كاشف خط الأنابيب المعدنية عالية الدقة للكشف عن الكابلات والأسلاك

كاشف الأنابيب باكسيت

مقدمة مختصرة:

كاشف خط الأنابيب تحت الأرض

يمكن لهذا الجهاز أن يكتشف بسرعة ودقة الموقف ، والضربة ، والعمق لأنبوب الماء تحت الأرض ، والأنابيب المعدنية والكابل ، وموضع وحجم نقطة التلف من الأنابيب الفولاذية المقاومة للتآكل مع الطبقة الأرضية المضادة للتآكل.

إنها إحدى الأدوات الضرورية لشركات المياه ، شركة الغاز ، اتصالات السكك الحديدية ، الصناعية والتعدين ، وحدات البنية التحتية لتحويل وصيانة ومسح خطوط الأنابيب تحت الأرض.

مبدأ العمل لكاشف خط الأنابيب تحت الأرض:

مبدأ العمل: تعتمد هذه الأداة على مبدأ الانعكاس ومبدأ الحث الكهرومغناطيسي للموجة الكهرومغناطيسية في عملية النقل ، جنبًا إلى جنب مع الترشيح الرقمي والاستقبال اللاسلكي والتحكم في البرامج وتصميم المنتجات عالية التقنية.

الحث الكهرومغناطيسي: مبدأ العمل الأساسي هو أن الموجات الكهرومغناطيسية يتم إنشاؤها بواسطة المرسل ويتم نقل الإشارات إلى الكابلات المعدنية تحت الأرض المكتشفة من خلال وصلات نقل مختلفة.بعد أن ترى الكابلات المعدنية تحت الأرض الموجات الكهرومغناطيسية ، سيتم توليد التيار المستحث على سطح الكابلات تحت الأرض ، وسوف ينتشر التيار المستحث بعيدًا على طول الكابلات. الموجة الكهرومغناطيسية ، بحيث كشف مستقبل الكابلات المحلية على الأرض ، في الكابلات تحت الأرض فوق الأرض تستقبل إشارة الموجات الكهرومغناطيسية ، من خلال تغيير قوة الإشارة المستقبلة للموجات الكهرومغناطيسية يمكن أن تميز موضع الكابلات تحت الأرض والاتجاهات.

يعمل المبدأ في ظل الظروف التالية: أولاً ، يجب أن يكون هناك مصدر إشارة ينبعث طاقة كهربائية كافية لتوليد تيار كهربائي في خط مجهز لنقل الكهرباء ، وعندما يتدفق التيار ، فإنه يخلق مجالًا مغناطيسيًا حوله. ، من الضروري أن يكون لديك دائرة يمكنها استقبال المجال المغناطيسي وعرض عملية تغيير المجال المغناطيسي في شكل إشارات كهربائية.

ينقسم كاشف خط الأنابيب تحت الأرض إلى جزأين رئيسيين ، جهاز الإرسال والاستقبال

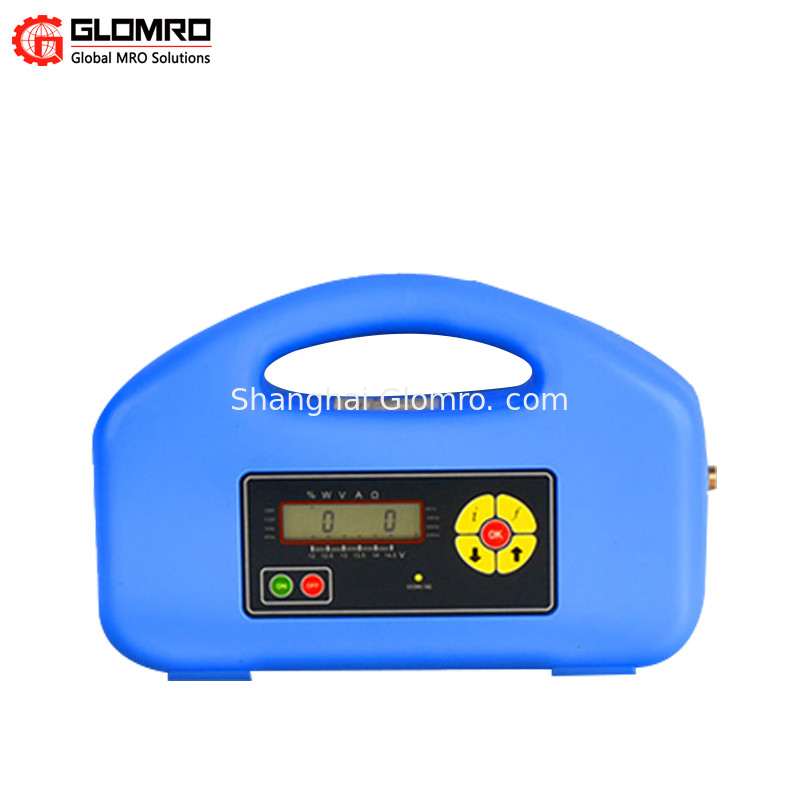

المرسل:

الآلة عبارة عن جهاز إرسال متعدد الترددات عالي الطاقة مع خرج طاقة ثابت ، والذي يتطابق تلقائيًا مع الحمل الخارجي. تأكد من أن الجهاز يعمل في أفضل حالة.

مع تردد اكتشاف خطأ FF ، يمكن إرسال إشارة تتبع التوجيه وإشارة موقع الخطأ في وقت واحد

يمكن الكشف عن المقاومة الخارجية ، تحذير الجهد الخارجي الخطير.

مزود طاقة بطارية الليثيوم ذو السعة الكبيرة ، يمكن أن يعمل 8 ساعات عند التحميل الكامل.

المتلقي:

الآلة عبارة عن جهاز إرسال متعدد الترددات عالي الطاقة مع خرج طاقة ثابت ، والذي يتطابق تلقائيًا مع الحمل الخارجي. تأكد من أن الجهاز يعمل في أفضل حالة.

مع تردد اكتشاف خطأ FF ، يمكن إرسال إشارة تتبع التوجيه وإشارة موقع الخطأ في وقت واحد

يمكن الكشف عن المقاومة الخارجية ، تحذير الجهد الخارجي الخطير.

ثلاثة أوضاع لإرسال الإشارة (طريقة الاتصال المباشر ، طريقة الاقتران ، طريقة الحث)

تعديل الحمل التلقائي

يمكن ضبط طاقة الخرج ، والمقاومة ، والدرجة المتوسطة ، والعالية ، والدرجة الكاملة من أربع تروس ، ولا يقل الحد الأقصى لتيار الإخراج عن 999 مللي أمبير ، والحد الأقصى لطاقة الإخراج لا يقل عن 12 واط.

مزود طاقة بطارية الليثيوم ذو السعة الكبيرة ، يمكن أن يعمل 8 ساعات عند التحميل الكامل.

جودة الخدمة:

من خلال شبكة التسويق العالمية ، توفر BAShette منتجات وخدمات فنية فعالة ومريحة للمشغلين وإدارات الطاقة وإدارات السكك الحديدية والجامعات والمصانع والمستخدمين الصناعيين الآخرين في الصين القارية. تغطي شبكة المبيعات العالمية أكثر من 20 دولة ومنطقة مثل الولايات المتحدة الدول ، كندا ، البرازيل ، الأرجنتين ، ألمانيا ، إيطاليا ، إسبانيا ، فرنسا ، جنوب إفريقيا ، مصر ، فيتنام ، باكستان وهلم جرا. مع التكنولوجيا المتقدمة والجودة الموثوقة والخدمة عالية الجودة للحصول على تأكيد من العملاء العالميين.
