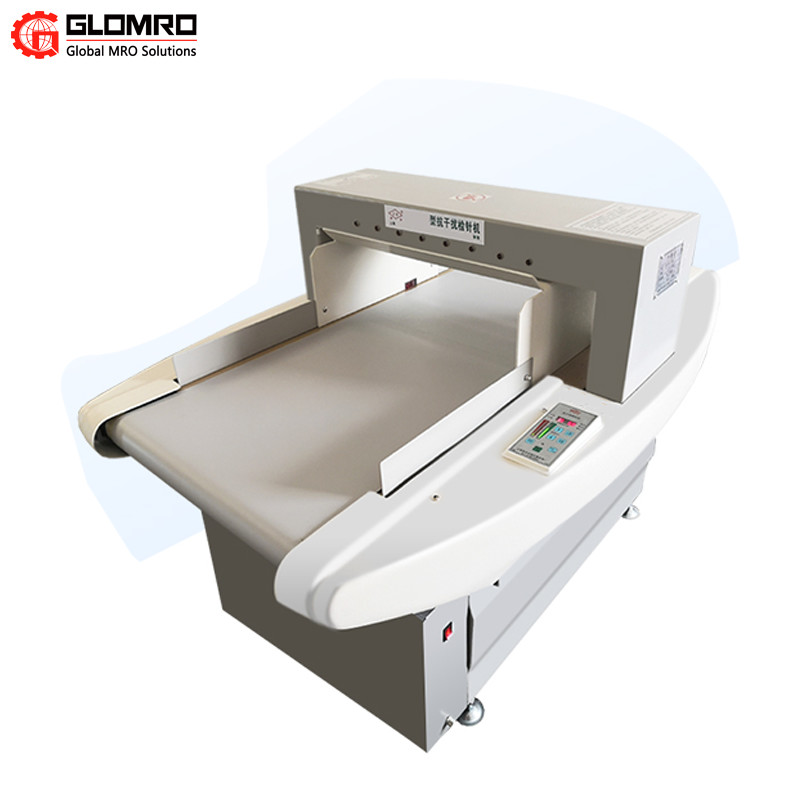

موديل المنتج: | BXT-YZ-712 | مصدر طاقة الإدخال: | 220 فولت 50 هرتز |
---|---|---|---|
قوة الآلة: | 150 واط | نطاق الحساسية: | التروس 1-10 |
سرعة انتقال: | 25-28 مترا | ||
تسليط الضوء: | كاشف المعادن بإبرة الغذاء,آلة فحص إبرة النقل,جهاز الكشف عن المعادن بإبرة 150 واط |
اختبار الإبرة
一 آلة تستخدم للاختبار
مبدأ العمل لآلة فحص الإبرة هو أن المجسات العلوية والسفلية تستقبل الإشارة وتعالجها أولاً ، ثم الكتلة الكهربائية المتكاملة القوية ، والكتلة المتكاملة للتحكم في الحساسية ، والكتلة المتكاملة لاستقبال الإشارة وإخراج الإشارة المتكاملة لإكمال عمل الكشف.

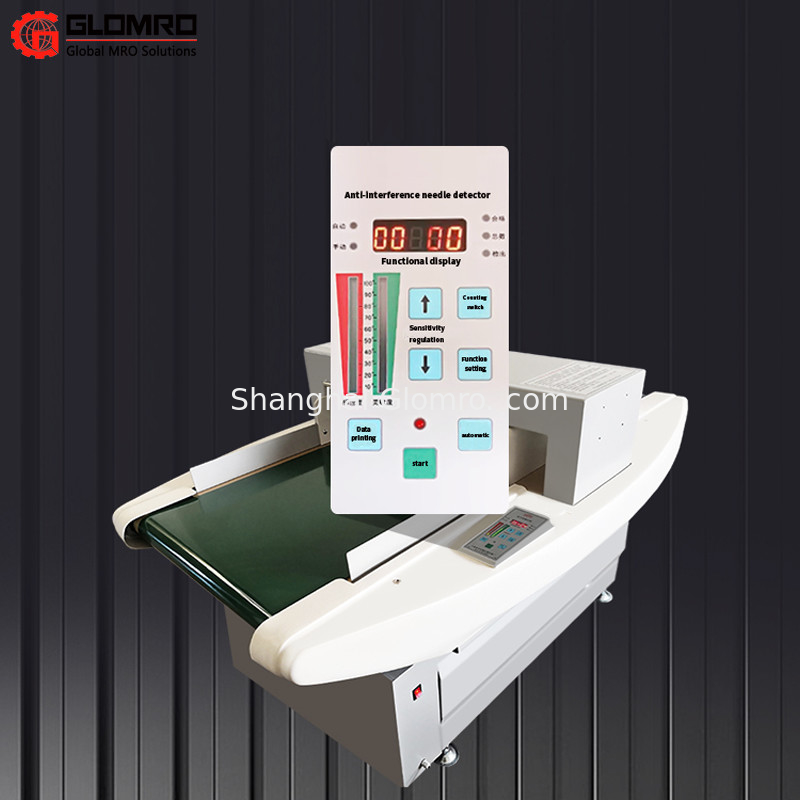

عندما تكون البضائع من خلال آلة اختبار الإبرة قد كسرت الإبر أو تحتوي على معدن حديد ومواد أخرى ، لا يُسمح لآلة اختبار الإبرة بالمرور ، وسوف تنبه آلة اختبار الإبرة المعدنية المكتشفة تلقائيًا ، ويعود حزام النقل إلى الموضع الأصلي بضائع؛يمكن للمفتش العثور بسرعة على موقع الإبرة المكسورة وفقًا لموقع ضوء مؤشر إشارة الإبرة المكسورة.على العكس من ذلك ، إذا لم يتم الكشف عن أي معدن ، يمكن للسلعة أن تمر عبر قناة آلة فحص الإبرة.وفقًا للوائح التي تنص على أن منسوجات التصدير يجب أن تجتاز كشف الإبرة المكسورة ، يمكن تصدير البضائع التي تمر عبر الكشف عن الإبرة المكسورة بواسطة آلة فحص الإبرة.
二 ، معيار التعليمات والتشغيل لآلة اختبار الإبرة
أداة الاختبار هي أداة اختبار عالية الدقة ، لذلك يجب على المستخدم اتباع القواعد التالية:
(一) طريقة حركة الأداة:
1 ، طريقة الصك المتحرك:
حدد 4-6 رجال أقوياء ، قف على جانبي الماكينة ، اليدين من الطرف السفلي للجناحين للأداة ، يمكنك تحريك الجهاز بالكامل حسب الرغبة.لا يجب
عمود ناقل ينهي حزام النقل باليد.خلاف ذلك ، سوف يتلف عمود النقل ، وبالتالي إتلاف تأثير الكشف.
2 ، طريقة أداة الدفع:
توجد أربع عجلات توجيه في الجزء السفلي من الجهاز.عند التحرك على المستوى ، يحتاج شخصان فقط إلى الوقوف على جانبي الآلة واستخدام أيديهم للقوة نحو الوجهة
فقط ادفع.لكن يجب ألا تصطدم بأشياء أخرى.
(二) متطلبات وطرق وضع الأداة:
1 ، لا يمكن وضع الجهاز في ورشة العمل بأسلاك عالية الجهد ، حتى لا تتداخل مع التيار الخارجي وموجات الراديو.
2 ، يجب أن يكون موضع الجهاز فوق مصباح الفلورسنت ، على بعد أكثر من مترين من مستوى الجهاز ، والجزء العلوي من الجهاز هو الأفضل عدم تركيب مروحة (مروحة سقف) ،
أيضا لتجنب التدخل الخارجي.
3. هناك أربعة مسامير دعم في الجزء السفلي من الأداة ، والتي تلعب دور دعم التوازن الأفقي.لذلك ، يجب تسوية دبابيس الدعم الأربعة قبل الاستخدام
دعم التوازن.يمكن أن يلعب هذا دورًا مضادًا للتدخل.
موديل المنتج | BXT-YZ-712 BXT-YZ-812 |
BXT-YZ-715 BXT-YZ-815 |
BXT-YZ-720 BXT-YZ-820 |
BXT-YZ-725 BXT-YZ-825 |
BXT-YZ-730 BXT-YZ-830 |
مصدر طاقة الإدخال | 220 فولت 50 هرتز | ||||
قوة الآلة | 150 واط | ||||
مدى الحساسية | التروس 1-10 | ||||
سرعة انتقال | 25-28 مترا | ||||
ارتفاع التفتيش مم | 120 | 150 | 200 | 250 | 300 |
دقة التفتيش مم | قطر الكرة الحديدية ≥1.0 | قطر الكرة الحديدية 1.2 | قطر كرة الحديد 1.5 | قطر الكرة الحديدية ≥2.0 | قطر كرة الحديد 2.5 |
عرض التفتيش مم | 600 ملم | ||||
سم حجم المنتج | 165 * 103 * 92 | 165 * 103 * 95 | 165 * 103 * 100 | 165 * 103 * 105 | 165 * 103 * 110 |
الوزن الصافي / كغ | 160 | 160 | 165 | 165 |
170 |

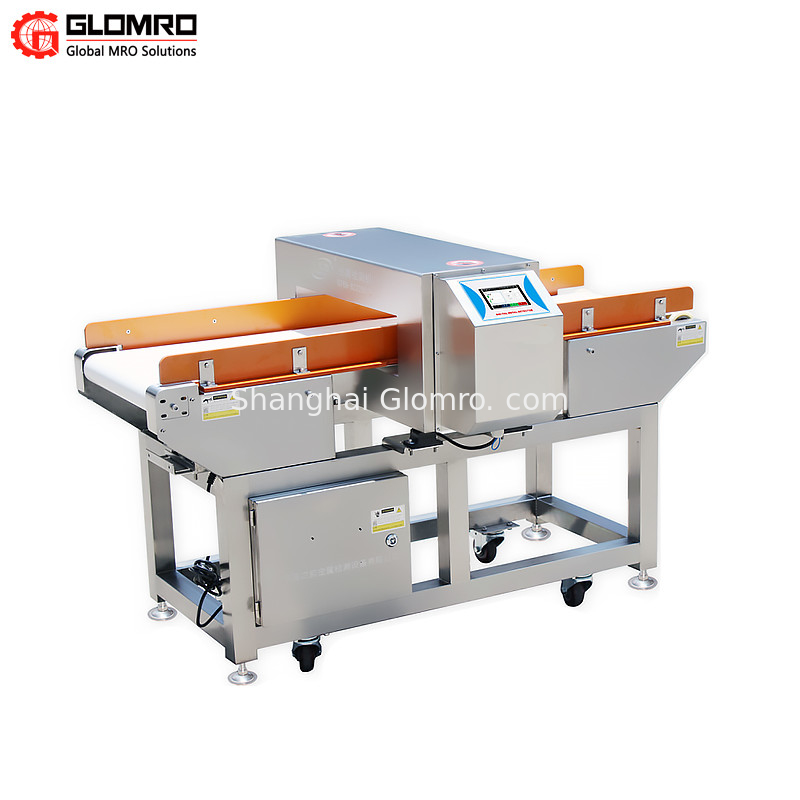

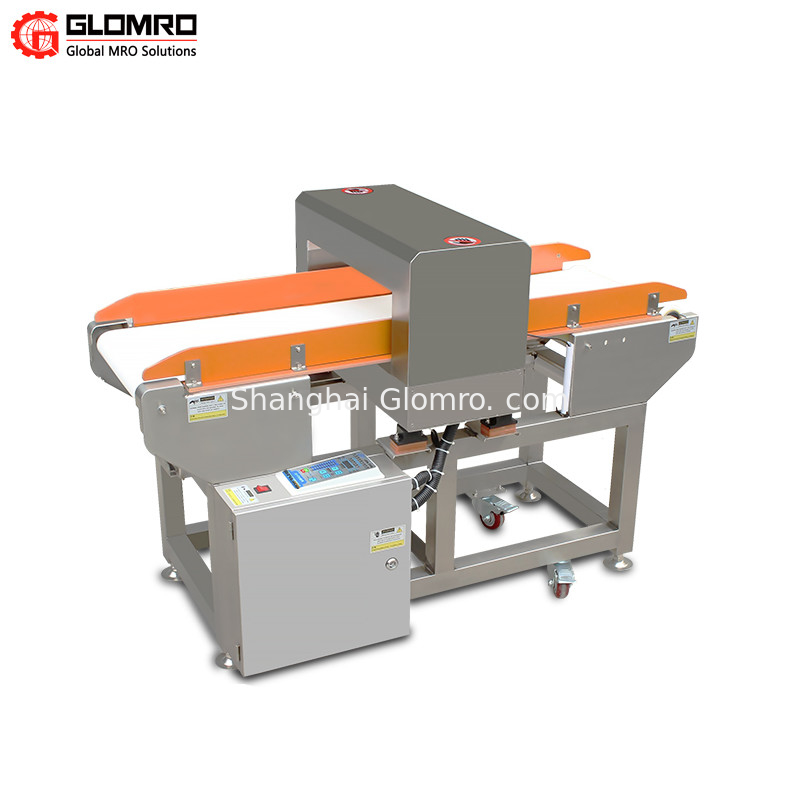

رقم الموديل | BXT-YZ-ST | BXT-YZ-ST12 | BXT-YZ-ST15 | BXT-YZ-ST20 | BXT-YZ-ST25 | BXT-YZ-ST30 | BXT-YZ-ST35 | BXT-YZ-ST40 |
قطر الكرة الحديدية | 0.5Ф مم | 0.8Φ مم | 1Φ مم | 1.0-1.2Φ مم | 1.2 ميكرون | 1.5Φ مم | 2Φ مم | 2.5Φ مم |
المعادن غير الحديدية مثل النحاس والألمنيوم | 1Фمم | 1.2 ميكرون | 1.3 ميكرون | 1.5Φ مم | 2Φ مم | 2.5Φ مم | 3.5Φ مم | 4 Φ مم |
قطر SUS من الفولاذ المقاوم للصدأ | 1.2 ميكرون | 1.5Φ مم | 1.8Φ مم | 1.8Φ مم | 2.5Φ مم | 3.5 ميكرون | 4 Φ مم | 4.5Φ مم |
معدات حساسة | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 |
ارتفاع التفتيش مم | 100 | 120 | 150 | 200 | 250 | 300 | 350 | 400 |
رقم الموديل | BXT-YZ-AL |
مصدر طاقة الإدخال | 220 فولت 50 هرتز |
قوة المحرك | 60 واط |
قوة الآلة | 90 واط |
حجم المنتج مم | 1330 * 700 * 930 ملم |
