| اسم العلامة التجارية: | glomro |
|---|---|
| رقم الموديل: | جلو-9600جي |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | 4020 |
| تفاصيل التغليف: | صندوق كرتوني/صندوق خشبي |
| وقت التسليم: | 5-8 أيام عمل |
| القدرة على العرض: | 10000 قطعة |
| عمق الكشف: | 10 م | طول الكشف: | 5 كم |
|---|---|---|---|
| موقع طريق خط الأنابيب: | نعم | موقع عمق خط الأنابيب المدفون: | نعم |
| 3 طرق الكشف: | نعم | موقع خطأ كابل المقاومة المنخفضة: | نعم |
| تحديد الكابل: | نعم | ||
| إبراز: | كاشف خطوط الأنابيب تحت الأرض مع تحديد الكابلات,كاشف خطوط الأنابيب الاحترافي مع موقع الخطأ,كاشف خطوط الأنابيب الصناعية بمقاومة منخفضة |
||
وصف المنتج:

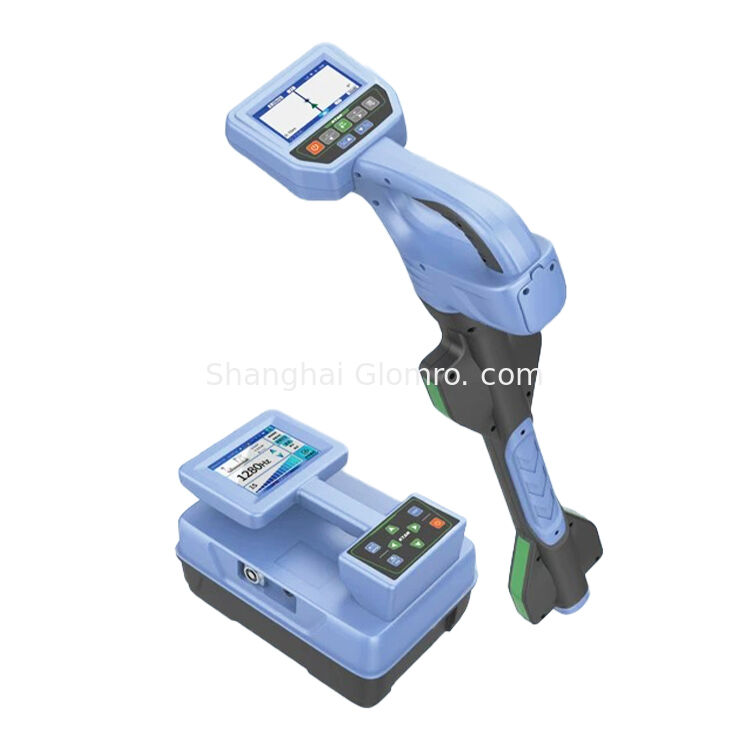

يتكون هذا النظام المهني للكشف عن خطوط الأنابيب والكابلات تحت الأرض من جهاز استقبال و جهاز إرسال عالي الأداء، تم تصميمه لفريق الصيانة والبناء والهندسة.إنه يدمج الكشف عن خطوط الأنابيب متعددة الترددات، تحديد الكابلات بدقة، ووظائف تحديد موقع الأخطاء الاختيارية، مما يتيح تعقب فعال وقياس العمق ومراقبة الحالية للأنابيب المعدنية وغير المعدنية المدفونة،وكذلك كابلات الطاقة / الاتصالاتمع أوضاع الكشف المتعددة (الارتباط المباشر، الارتباط التحفيزي، التحفيز) والتشغيل البديهي لشاشة اللمس، فإنه يوفر أداء موثوق به في بيئات تحت الأرض المعقدة،دعم الكشف عن مسافة طويلة تصل إلى 20 كم وقياس العمق تصل إلى 20 متر، مع الالتزام بالمعايير الدولية للسلامة (سلسلة IEC61010).
الميزات الرئيسية لهذه الآلة
1) الكشف المتعدد الترددات: يدعم 12 ترددًا نشطًا (577 هرتز 201 كيلو هرتز) بالإضافة إلى الكشف السلبي للتردد الكهربائي 50/60 هرتز ، مما يضمن التوافق مع أنواع مختلفة من الكابلات والأنابيب.
2) أنماط الكشف المرنة: يقدم أساليب الذروة والصفر والصوت للكشف عن خطوط الأنابيب، مع ثلاث طرق إدخال (الربط المباشر، الارتباط الاستقراضي،تحفيز) للتكيف مع ظروف الميدان المختلفة.
3) تحديد المواقع بدقة عالية: يوفر دقة تحديد المواقع الأفقية من ± 5٪ (0 ¢ 3m عمق مدفون) و ± 15٪ (3 ¢ 20m عمق مدفون) ، مع تصور إشارة واضحة من خلال الكلاسيكية، الشاشة الكاملة،وأوضاع عرض المنحنى.
4) تحديد الكابلات الذكية: يستخدم مشابك مرنة لتحديد 1 ′′ 10 كابلات في وقت واحد ، مع معايرة مدمجة والتحقق من الاتجاه للحصول على نتائج موثوقة.
5)المنطقة الطويلة والمتينة: يمكن للمستقبل اكتشاف الكابلات التي يصل طولها إلى 20 كم (الارتباط المباشر) ويتميز ببطارية 6400mAh ؛ يوفر جهاز الإرسال طاقة قابلة للتعديل 10W بسعة 12800mAh ،كلاهما مع مصادر طاقة ليثيوم أيون قوية.
6) تصميم سهل الاستخدام: مجهز بشاشات LCD لمسية سعة كبيرة (4.3" مستقبل / 5.6" جهاز إرسال) وواجهات بديهية ، بالإضافة إلى حماية الإفراط / الدائرة القصيرة للعمل الآمن.
7) وظائف متقدمة اختيارية: يدعم تحديد خطأ الأرض في الإطار A وتحديد الكابلات القائمة على المجهر ، مما يوسع سيناريوهات التطبيقات لحل مشاكل المرافق.
8) الامتثال والسلامة: تلبي معايير IEC61010 و IEC61326 ، مما يضمن الاستخدام الآمن في بيئات الصناعة والبناء.
مواصفات الطراز
| النموذج | عمق الكشف | طول الكشف | موقع طريق خط الأنابيب | موقع عمق خط الأنابيب المدفون | 3 أساليب الكشف | الـ Bluetooth المدمج | موقع خطأ كابل المقاومة المنخفضة | تعريف الكابل | المراقبة والتحكم عن بعد | موقع خطأ كابل المقاومة العالية | تحديد المواقع بجهاز تحديد المواقع المدمج | موقع خطوط الأنابيب غير المعدنية | تحديد المواقع على مستوى السنتيمتر |
| GLO-9500G Pro | 5 م | 3 كم | ✅ | ✅ | ✅ | - | - | - | - | - | - | - | - |
| GLO-9500A Pro | 5 م | 3 كم | ✅ | ✅ | ✅ | - | ✅ | - | - | - | - | - | - |
| GLO-9600G Pro | 10 م | 5 كم | ✅ | ✅ | ✅ | - | - | - | - | - | - | - | - |
| GLO-9600A Pro | 10 م | 5 كم | ✅ | ✅ | ✅ | - | ✅ | ✅ | - | - | - | - | - |
| GLO-9800G Pro | 15 متر | 10 كم | ✅ | ✅ | ✅ | ✅ | - | - | ✅ | - | ✅ | - | - |
| GLO-9800A Pro | 15 متر | 10 كم | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | - | ✅ | - | - |
| GLO-9900G Pro | 20 متر | 20 كيلومتر | ✅ | ✅ | ✅ | ✅ | - | - | ✅ | - | ✅ | - | - |
| GLO-9900A Pro | 20 متر | 20 كيلومتر | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | - | ✅ | - | - |
| GLO-9900X Pro | 20 متر | 20 كيلومتر | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | - |
| GLO-9900R Pro | 20 متر | 20 كيلومتر | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ |
مواصفات المستقبل
| البند | تفاصيل |
|---|---|
| الوظيفة | الكشف عن خطوط الأنابيب، تتبع موقع الكابل، إشارة الاتجاه، قياس العمق، قياس التيار، تحديد الكابل |
| إمدادات الطاقة | 7بطارية الليثيوم قابلة لإعادة الشحن بقوة 4 فولت متواصلة 6400mAh |
| أساليب المدخلات | ملف استقبال مدمج ، مشبك مرن خارجي ، إطار A الخارجي |
| تلقي الترددات | ترددات الكشف النشطة: 577 هرتز، 640 هرتز، 1280 هرتز، 2.56 هرتز، 3.20 هرتز، 4.09 هرتز، 8.19 هرتز، 10 هرتز، 33 هرتز، 66 هرتز، 82 هرتز، 201 هرتز
|
| أنماط الكشف عن خطوط الأنابيب | طريقة الذروة، طريقة الصفر، طريقة الصوت |
| عرض الكشف عن خطوط الأنابيب | وضع تحديد الموقع الكلاسيكي، وضع إشارة الشاشة الكاملة، وضع منحنى الإشارة |
| نطاق الكشف عن خطوط الأنابيب | طريقة الاتصال المباشر: طول الكابل يصل إلى 20 كيلومتر
|
| دقة العمق | دقة تحديد الموقع الأفقي: ± 5٪ (عمق دفن 0 ∼ 3 م) ∼ 15٪ (عمق دفن 3 ∼ 20 م) |
| إشارة صوتية | نغمة FM تختلف مع قوة الإشارة |
| مسافة التداخل | طريقة الارتباط الاستقراضي: لا وجود لتداخلات فوق 5m
|
| تعريف الكابل | طريقة التعرف: التعرف الذكي عن طريق المشبك المرن؛ عدد الكابلات القابلة للتعرف: 1 ′′ 10
|
| نطاق الكشف عن تحديد الكابل | طريقة الاتصال المباشر: مقاومة حلقة يمكن تحديدها 0Ω8kΩ
|
| شاشة LCD | 4.3 بوصة LCD لمسة سعة |
| الأبعاد | حوالي 336.5 ملم × 140.6 ملم × 785.3 ملم |
| مشبك التيار المرن | الطول حوالي 620 ملم، قطر الأسلاك حوالي 8 ملم |
| قطر داخلي لفائف مرنة | φ200mm |
| المعايير المتوافقة | IEC61010-1 CAT III 600V ، IEC61010-031 ، IEC61326 درجة التلوث 2 |
مواصفات جهاز الإرسال
| البند | تفاصيل |
|---|---|
| الوظيفة | أنماط نقل إشارات الترددات المتعددة للكشف عن مسار خط الأنابيب وتحديد الكابلات وتحديد موقع الأخطاء |
| إمدادات الطاقة | 11بطارية الليثيوم القابلة لإعادة الشحن بقوة 1 فولت DC 12800mAh |
| أساليب المدخلات | مخرجات الاتصال المباشر، طريقة الاستقبال، ربط المشبك |
| ترددات الإخراج | 577 هرتز، 640 هرتز، 1280 هرتز، 2.56 هرتز، 3.20 هرتز، 4.09 هرتز، 8.19 هرتز، 10 هرتز، 33 هرتز، 66 هرتز، 82 هرتز، 201 هرتز |
| الطاقة الخارجة | 10W Max ، 10 مستويات قابلة للتعديل ، مطابقة عائق في الوقت الحقيقي تلقائية بالكامل |
| فولتاج الخروج للاتصال المباشر | 150Vpp ماكس |
| حماية الدوائر | الحماية من الحمل الزائد والانقطاع القصير |
| شاشة LCD | 5.6 بوصة LCD لمسة سعة |
| أبعاد الجهاز | حوالي 332.9mm × 228.5mm × 192.3mm |
| الوزن | جهاز الإرسال: 3.85 كجم، جهاز الإرسال: 1.12 كجم |
| أبعاد مشبك جهاز الإرسال | 250 ملم × 140 ملم × 35 ملم (L × W × T) |
| قطر الداخلي لمصراع جهاز الإرسال | φ150mm |
| طول كابل مشبك جهاز الإرسال | 3م |
| المعايير المتوافقة | IEC61010-1 (CAT III 300V ، CAT IV 150V ، درجة التلوث 2) |
