| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | BAXIT |
| إصدار الشهادات: | CE |
| رقم الموديل: | BXT5200-H |
| وثيقة: | BAXIT Automatic Laser Parti...on.pdf |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD6691/UNIT |
| تفاصيل التغليف: | خشبي |
| وقت التسليم: | 5-7 أيام عمل |
| شروط الدفع: | / تي تي، ويسترن يونيون |
| القدرة على العرض: | 200 قطعة / الأسبوع |
| إبراز: | محلل حجم الجسيمات بالليزر الأوتوماتيكي,محلل الجسيمات النانوية الرطب والجاف,معدات اختبار حجم الجسيمات بالرش |
||
|---|---|---|---|

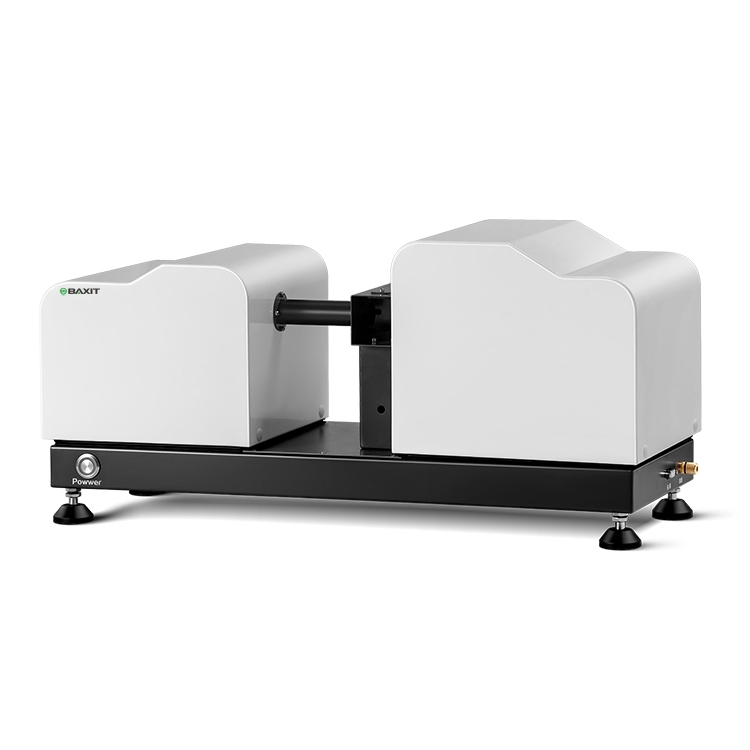

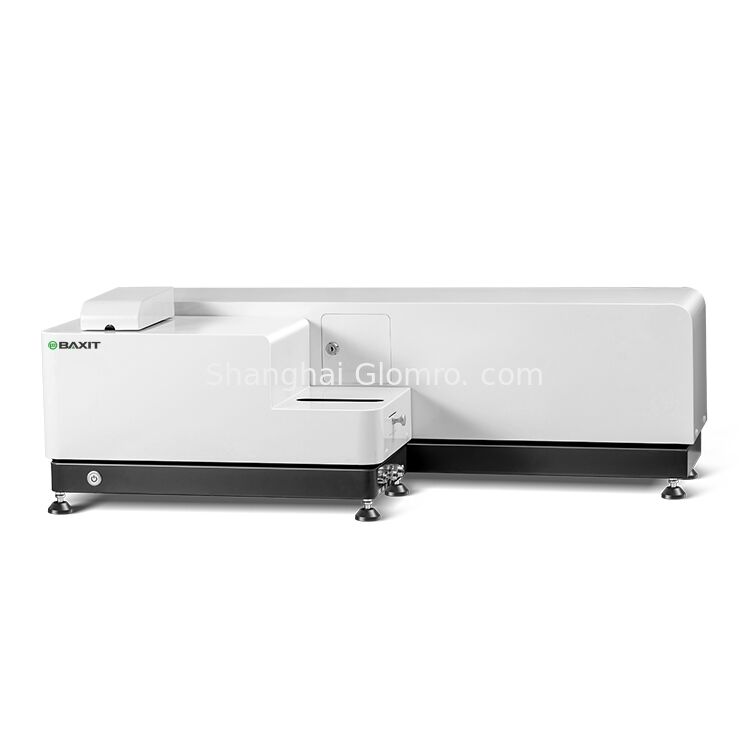

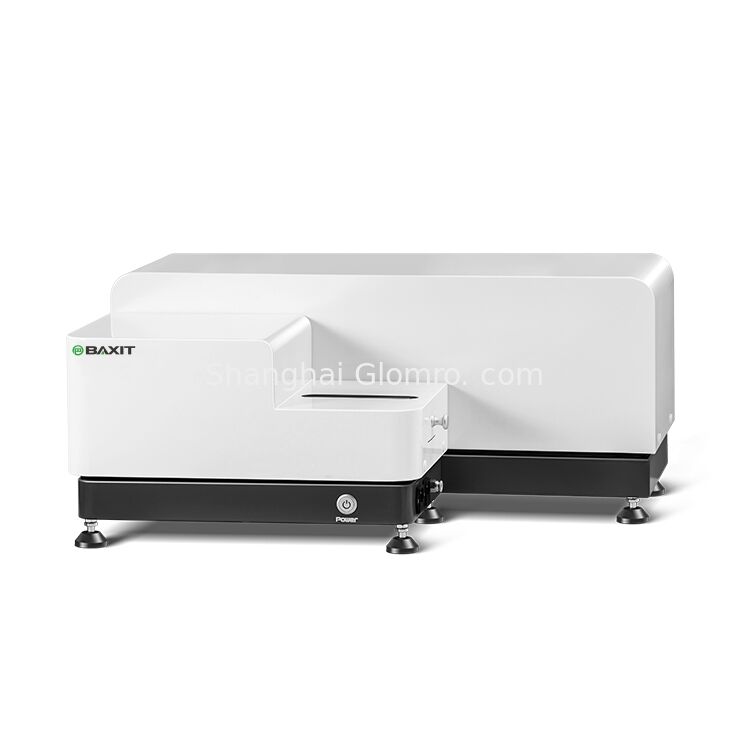

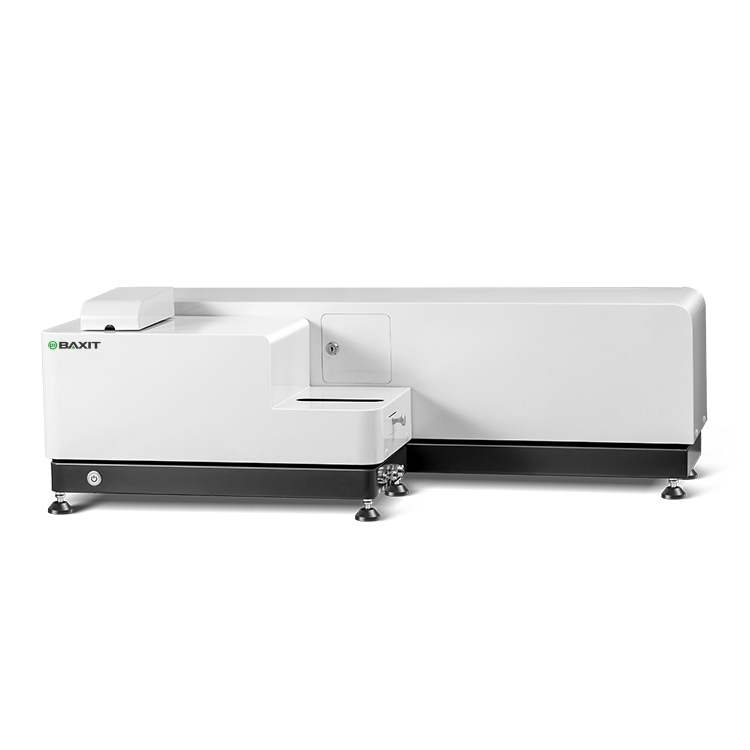

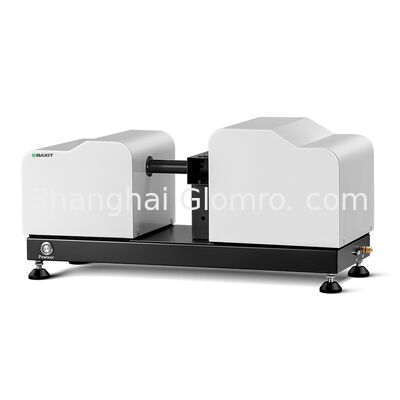

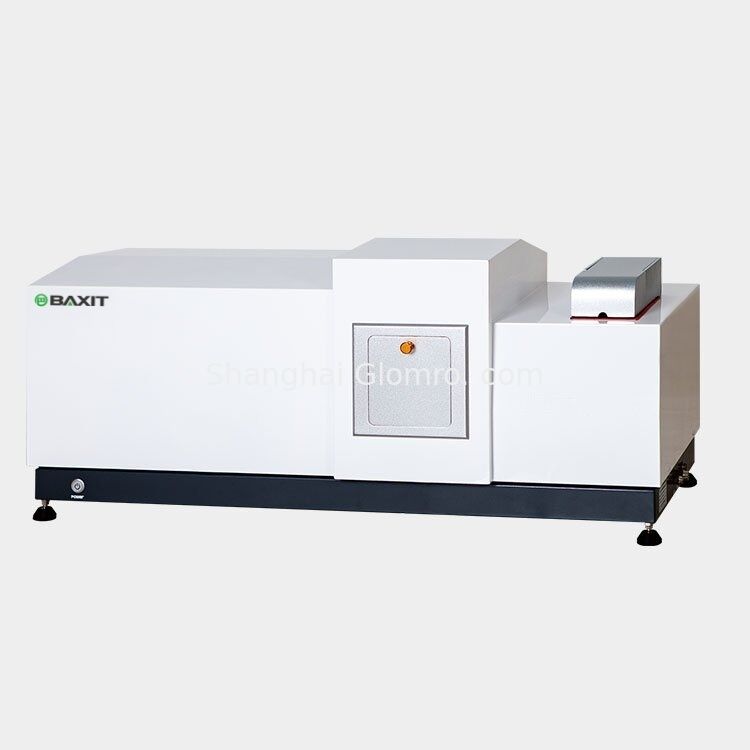

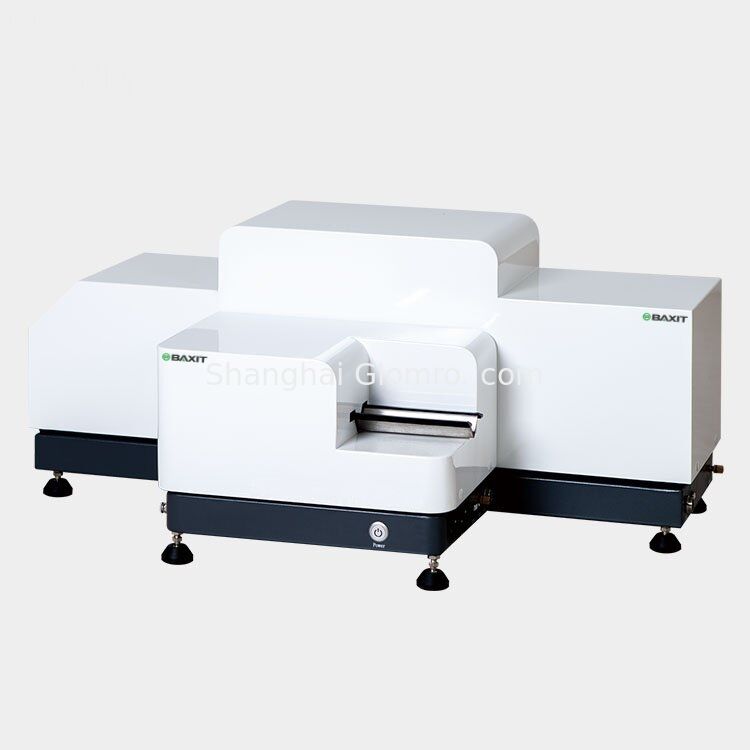

باكست ليزر تحليل حجم الجسيمات الآلي
وصف المنتج
The BAXIT laser particle size analyzer uses the dynamic light scattering principle and photon correlation spectroscopy technology to determine the size of particles based on the speed of their Brownian motion in liquidالجسيمات الصغيرة لديها حركة براونية سريعة، بينما الجسيمات الكبيرة لديها حركة براونية بطيئة.الضوء المشتت سيتقلب بسرعة مختلفة اعتمادا على حجم الجسيماتتنظر منظار الفوتون في حجم الجسيمات بناءً على تقلبات الضوء في اتجاه معين.هذا الجهاز لديه المبدأ المتقدم للدقة العاليةوالذي يضمن صحة و صحة نتائج الاختبار.
خصائص المنتج
باستخدام النظرية الكاملة لانتشار (مي) ، استناداً إلى الوسيط المتشتت والخصائص البصرية للجسيمات المقاسة،the change in light intensity at different angles for different particles is selected تغير في كثافة الضوء في زوايا مختلفة للجسيمات المختلفة هو المحدد، و عالية الجودة غير موحدة الشكل الصليبية ثلاثية الأبعاد مديح مصفوفة الكشافات تستخدم لقياس بدقة توزيع حجم مجموعة الجسيمات.تحليلات حجم الجسيمات الجافة والرطبة على الانترنت تستخدم لقياس حجم الجسيمات في الصناعات مثل الكالسيوم الكربوناتطعام، مستحلبات، ألوان، أصباغ، أدوية، ثاني أكسيد التيتانيوم، والكريستالات. They can directly monitor the size distribution and trend of the product in the production line and transmit the monitoring results to the central control room or the DCS and PLC central control system of the customerيمكن أن تتبع بشكل مستمر، بسرعة، في الوقت المناسب، ودقة حجم توزيع واتجاه جزيئات المنتج في خط توصيل المنتج لمدة 24 ساعة.يمكن توصيل الحاسوبو نظام اللوحة التحكمية و خط الإنتاج يمكن توصيله لتحكم الحلقة المغلقةيمكن أيضا تخصيص وتثبيت معدات العينات وفقًا لمتطلبات خط الإنتاج للمستخدم لضمان التمثيلولتأكد من أن الأداة تعمل بشكل مستقر في بيئات مختلفة، وتحسين مستوى قياس الأتمتة، وتحسين جودة المنتج،تقليل استهلاك الطاقة، وتحسين كفاءة العمل. المنتج يتوافق مع معيار ISO13320 الدولي.
نطاق التطبيق
1) العديد من المساحيق غير المعدنية: مثل الكالسيوم الكربونات الثقيل، الكالسيوم الكربونات الخفيف، التلك، الكالين، الجرافيت، الدياتوميت، البروسيت، البنتونيت، الدياتوميت، بيرليت، الكالينيت، الطين، السيليكا، الجرانيت،زيركونيا سليكاتأكسيد الزركونيا، أكسيد المغنيسيوم، أكسيد الزنك، إلخ.
2) مختلف مسحوقات المعادن: مثل مسحوق الألومنيوم، مسحوق الزنك، مسحوق الموليبدينوم، مسحوق التونغستن، مسحوق المغنيسيوم، مسحوق النحاس، ومسحوق المعادن الأرضية النادرة، مسحوق سبائك، الخ.
3) مسحوقات أخرى: مثل مواد بطارية الليثيوم، المحفزات، المسحوقات الفلوريسنتية، الاسمنت، القطع، الأدوية، المبيدات الحشرية، الطعام، الألوان، الألوان، المواد الخام السيرامية، المواد الكيميائية،مواد نانويةوالمواد المملئة والغلافات، الخ.
المواصفات الفنية (العملية الرطبة)
| النموذج |
BXT5200-H (0.1μm-800μm) |
BXT5500-H (0.01 ميكروميتر-800 ميكروميتر) |
BXT5500-H (0.01 ميكرومتر-1000 ميكرومتر) |
BXT5500-L (0.1 ميكرومتر-1000 ميكرومتر) |
BXT6100-A 0.01 ميكرومتر - 1250 ميكرومتر |
BXT6100-A (0.01μm-2,000μm) |
|
| معايير التنفيذ | ISO 13320:2009؛(GBT 19077-2016) | ||||||
| نطاق الاختبار | 0.800 ميكرو مترا | 0.01 ميكرومتر - 800 ميكرومتر | 0.01 ميكرومتر - 1000 ميكرومتر | 0. 1 ميكروميتر - 1000 ميكروميتر | 0.01 ميكرومتر -1250 ميكرومتر | 0.01 ميكرو 2000 ميكرو | |
| عدد قنوات الكشف | 86 قناة وحدة عابرة ومكافأة المنطقة 86 |
92 | 112 | 127 | |||
| لوحة الأم فائقة السرعة | تتبنى سرعة 10000 مرة في الثانية | اللوحة الأم الـ16 بـت.200 كيلوبايت | |||||
| دقة القياس | الدقة والتكرارية Dv50 هي أفضل من ± 0.5% | ||||||
| فقاعة بلا نفايات | مع لا تصميم فقاعة العادم، أي بيانات تداخل فقاعة أكثر دقة. | ||||||
| ليزر بارامتر | مستوردة ألياف ضوئية output high-power semiconductor laser with λ=635nm, p>10mW, service life>50000 hours | ||||||
| نظام إدارة ليزر ذكي | المراقبة في الوقت الحقيقي للحالة العاملة للآلة، مرة واحدة تلقي أمر للعمل، فإن نظام الإدارة الذكية سوف تضيء على الفور الليزر،والليزر عالي الأداء سيصل إلى حالة عمل مستقرة خلال 3 ثواني | ||||||
| نظام مواءمة بصرية | مركز ميكانيكي + مركز بصري مركز مركزي مزدوج | ||||||
| وضع التشغيل | SOP Editable one click fully automatic measurement SOP قابل للتحرير | ||||||
| نطاق التركيز | الحد الأدنى لدرجة الظل 3% ، الحد الأقصى لدرجة الظل 90% (تركيز بصري) | ||||||
| نموذج نافذة | معالجة عملية طلاء خاصة، ناقل إشارة الضوء> 99.7٪ | ||||||
| بنيت في طريقة التشتت | الموجات فوق الصوتية | Frequency: f=40KHz, power: p=80W, time: freely adjustable; Equipped with ultrasonic anti dry burning feature (مجهز بميزة الحرق الجاف بالموجات فوق الصوتية) | |||||
| إضرب | تصميم متكامل لمزيج الدورة، سرعة قابلة للتعديل من 100-3950rpm | ||||||
| حلقة | معدل تدفق معدّل: 0-10 لتر/دقيقة، طاقة معدّلة قابلة للتعديل: 25 واط | ||||||
| مجموعة عينات | تم تصميم بركة عينة غليان ذاتية مع تأثير تفريق أفضل، القدرة: 190-600mL can be tested normally | ||||||
| وقت القياس | القيمة النموذجية < 10s | ||||||
| درجة حرارة البيئة | 0-45 درجة مئوية | ||||||
| الرطوبة المحيطة | 10%-85% رطوبة نسبية (لا تجفيف) | ||||||
| إمدادات الطاقة | 220 فولت 50/60 هرتز(المعيار);110 فولت/60 هرتز(اختياري) |
||||||
| البعد | 800 مليمتر × 280 مليمتر × 335 مليمتر | 1050 مليمتر × 325 مليمتر × 335 مليمتر | |||||
| الوزن | 38 كجم | 45 كجم | |||||
المواصفات التقنية (العملية الجافة)
| النموذج |
BXT2020-L (0.1 ميكروميتر -800 ميكروميتر) |
BXT2020-H (0.1 μm-2000 μm) |
BXT2020-H (0.1 μm-1250 μm) |
BXT2020-H (0.1 μm-2800 μm) |
|
| معايير التنفيذ | ISO 13320:2009؛(GBT 19077-2016) |
||||
| نطاق الاختبار | 0.800 ميكرو مترا | 0. 1 ميكرو 2000 ميكرو | 0.1 ميكروم 1250 ميكروم | 0. 1 ميكرو-2800 ميكرو | |
| عدد قنوات الكشف | 87 قناة وحدة عابرة ومكافأة المنطقة | 109 | 101 | 115 | |
| خطأ دقة | < 1% (قيمة D50 من العينة القياسية) | ||||
| خطأ التكرار | < 1% (قيمة D50 من العينة القياسية) | ||||
| لوحة الأم فائقة السرعة | باستخدام لوحة أم عالية السرعة مع سرعة عينة من 16bit.200kbs، يمكن الحصول على نتائج دقيقة عن طريق وضع العينة في شعاع الليزر لمدة 0.1s. | ||||
| النموذج البصري | نظرية التشتت كاملة، بما في ذلك التشتت المتعدد عالية التركيز تقنية التعويض الديناميكي | ||||
| طريقة التصفية | تكنولوجيا العدسات الثلاثة عدسة فورييه تحوّل + عدسة تصفية + عدسة فورييه تحوّل معيارية | ||||
| طريقة التغذية | ميكانيكي لا يتحرك تحكم السرعة تغذية، التحكم البرمجي | ||||
| ضاغط هواء خال من الزيت | مجهزة بوظيفة تصفية الغبار لضمان دقة الاختبار | ||||
| مرشح | يمكن تصفية الرطوبة في الهواء لضمان تأثير التشتت | ||||
| حماية سوء العملية | الجهاز لديه وظيفة حماية ذاتية ضد سوء التشغيل، ولا يستجيب لسوء التشغيل | ||||
| معايير الليزر | مستوردة ألياف ضوئية output high-power laser with λ=650nm و p>10mW | ||||
| نظام إدارة ليزر ذكي | المراقبة في الوقت الحقيقي للحالة العاملة للآلة، مرة واحدة تلقي أمر للعمل، فإن نظام الإدارة الذكية سوف تضيء على الفور الليزر،والليزر عالي الأداء سيصل إلى حالة عمل مستقرة خلال 3 ثواني | ||||
| نطاق التركيز | الحد الأدنى لدرجة الظل 3% ، الحد الأقصى لدرجة الظل 90% (تركيز بصري) | ||||
| عدسة الكاميرا | معالجة عملية طلاء خاصة، ناقل إشارة الضوء> 99.7٪ | ||||
| طريقة التشتت | تفريق الهواء عالي الضغط | ||||
| وقت القياس | القيمة النموذجية < 10s | ||||
| وضع تشغيل ذكي | برمجيات ذكية كاملة التحكم التلقائي | ||||
| درجة حرارة البيئة | 0-45 درجة مئوية | ||||
| الرطوبة المحيطة | 10%-85% رطوبة نسبية (لا تجفيف) | ||||
| إمدادات الطاقة | 110 فولت-240 فولت(± 20 فولت),50 هرتز-60 هرتز |
||||
| البعد | 700 مليمتر × 495 مليمتر × 300 مليمتر | 700 مليمتر × 495 مليمتر × 300 مليمتر | |||
| الوزن | 35 كجم | 55 كجم | |||
المواصفات التقنية ((Dry wet integration))
| النموذج | BXT6100-D | BXT6200-B | |
| معايير التنفيذ | ISO 13320:2009؛(GBT 19077-2016) |
||
| نطاق الاختبار | العملية الرطبة:0.01μm -1250μm؛ عملية جافة:0. 1 ميكرو - 1250 ميكرو | العملية الرطبة:0.01μm -2800μm؛ عملية جافة:0. 1 ميكرو - 2800 ميكرو | |
| عدد قنوات الكشف | Wet 127 dry 96 (تعويض متعدد الاتجاهات متكافئ ومتساوي) | Wet 128 dry 115 (مجموعة متعددة الاتجاهات للتعويض المتساوية والمساحة) | |
| لوحة الأم فائقة السرعة | Using a high-speed acquisition motherboard with a sampling speed of 16bit.200kbs، يمكن الحصول على نتائج دقيقة عن طريق وضع العينة في شعاع الليزر لمدة 0.1s | ||
| دقة القياس | < ± 0.5% (قيمة D50 من العينة القياسية الوطنية) |
||
| فقاعة بلا نفايات | مع لا تصميم فقاعة العادم، أي بيانات تداخل فقاعة أكثر دقة. | ||
| ليزر بارامتر | مستوردة ألياف ضوئية output high-power semiconductor laser with λ=635nm, maximum power of 20mW, service life>50000 hours | ||
| نظام إدارة ليزر ذكي | المراقبة في الوقت الحقيقي للحالة العاملة للآلة، مرة واحدة تلقي أمر للعمل، فإن نظام الإدارة الذكية سوف تضيء على الفور الليزر،والليزر عالي الأداء سيصل إلى حالة عمل مستقرة خلال 3 ثواني | ||
| نظام مواءمة بصرية | مركز ميكانيكي + مركز بصري مركز مركزي مزدوج | ||
| وضع التشغيل | SOP Editable one click fully automatic measurement SOP قابل للتحرير | ||
| نطاق التركيز | الحد الأدنى لدرجة الظل 3% ، الحد الأقصى لدرجة الظل 90% (تركيز بصري) | ||
| نموذج نافذة | معالجة عملية طلاء خاصة، ناقل إشارة الضوء> 99.7٪ | ||
| وضع تشغيل ذكي | كل من الاختبار الجاف والرطب يتم تلقائي بالكامل مع عملية برمجيات نقرة واحدة | ||
| التبديل الجاف والرطب | نقرة واحدة التبديل التلقائي للبرمجيات، لا تشغيل يدوي مطلوب | ||
| بنيت في طريقة التشتت | الموجات فوق الصوتية | Frequency: f=40KHz, power: p=60W, time: freely adjustable; Equipped with ultrasonic anti dry burning feature (مجهز بميزة حرق جاف بالموجات فوق الصوتية) | |
| إضرب | تصميم متكامل لمزيج الدورة، سرعة قابلة للتعديل من 100-3950rpm | ||
| حلقة | معدل تدفق معدّل: 0-10 لتر/دقيقة، طاقة معدّلة قابلة للتعديل: 25 واط | ||
| التشتت الجاف | طريقة التشتت | تفريق الهواء عالي الضغط | |
| طريقة التغذية | ميكانيكي بدون خطوة تحكم السرعة تغذية الاهتزاز، تحكم البرنامج | ||
| ضاغط هواء خال من الزيت | مجهزة بوظيفة تصفية الغبار لضمان دقة الاختبار، قابلة للتعديل باستمرار من 0.1-0.8MPa | ||
| مرشح | يمكن تصفية الرطوبة في الهواء لضمان تأثير التشتت | ||
| وقت القياس | القيمة النموذجية < 10s | ||
| درجة حرارة البيئة | 0-45 درجة مئوية | ||
| الرطوبة المحيطة | 10%-85% رطوبة نسبية (لا تجفيف) | ||
| إمدادات الطاقة | 110 فولت-240 فولت(± 20 فولت),50 هرتز-60 هرتز |
||
| البعد | 1050 ملم × 505 ملم × 335 ملم | ||
| الوزن | 50 كجم | ||
