| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | BAXIT |
| إصدار الشهادات: | CE |
| رقم الموديل: | BXT2020-L |
| وثيقة: | BAXIT Automatic Laser Parti...on.pdf |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD10515/UNIT |
| تفاصيل التغليف: | خشبي |
| وقت التسليم: | 5-7 أيام عمل |
| شروط الدفع: | / تي تي، ويسترن يونيون |
| القدرة على العرض: | 200 قطعة / الأسبوع |
| إبراز: | تحليل حجم الجسيمات بالليزر بالطريقة الجافة,تحليل حجم الجسيمات التلقائي 0.1-800μm,تحليل حجم الجسيمات بالليزر للمختبر |
||
|---|---|---|---|

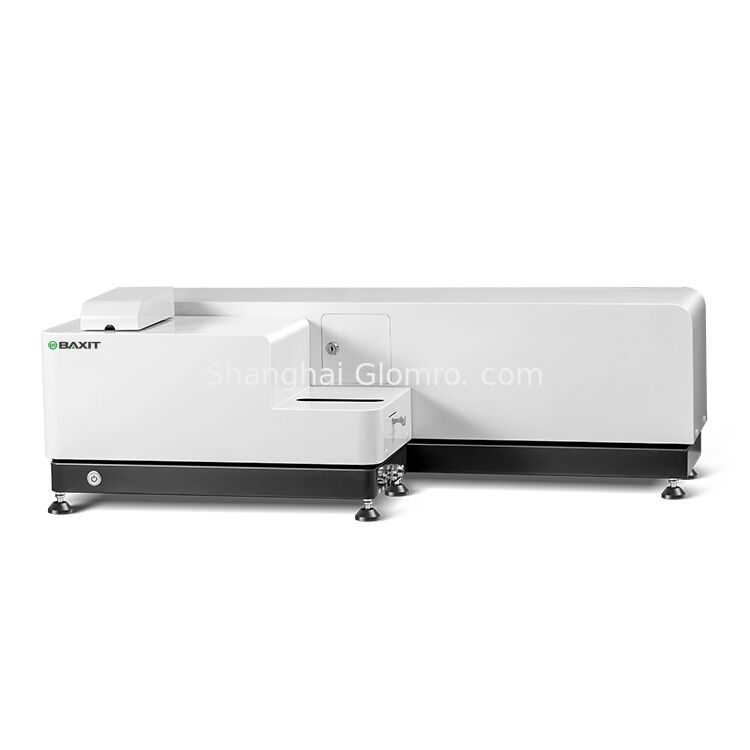

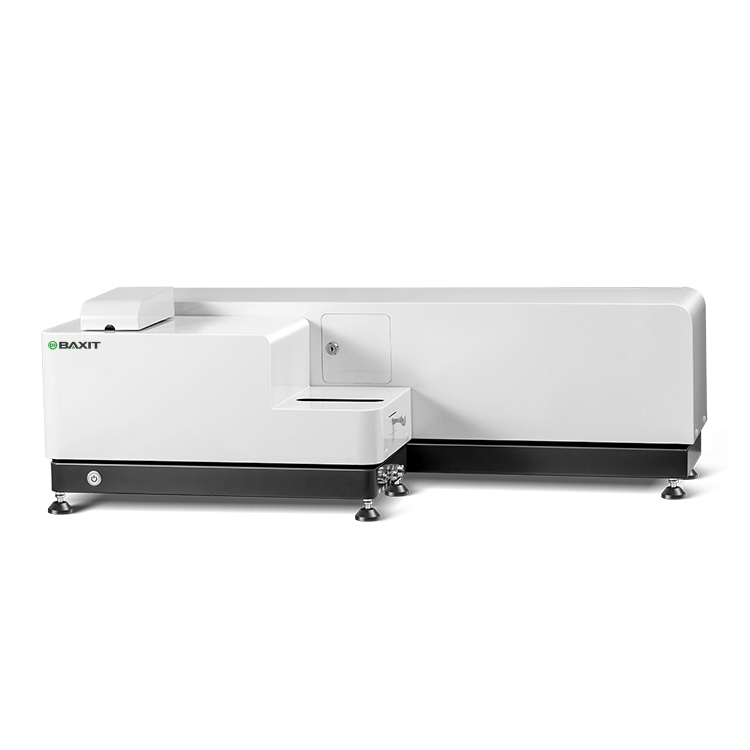

BAXIT محلل حجم الجسيمات بالليزر الأوتوماتيكي BXT2020-L
وصف المنتج
يستخدم محلل حجم الجسيمات بالليزر BAXIT مبدأ تشتت الضوء الديناميكي وتقنية قياس تداخل الفوتون لتحديد حجم الجسيمات بناءً على سرعة حركتها البراونية في السائل. الجسيمات الصغيرة لها حركة براونية سريعة، بينما الجسيمات الكبيرة لها حركة براونية بطيئة. عندما يتم تسليط ضوء الليزر على هذه الجسيمات، سيتذبذب الضوء المتشتت بسرعات مختلفة اعتمادًا على حجم الجسيمات. يقوم قياس تداخل الفوتون بتحليل حجم الجسيمات بناءً على تقلبات الضوء في اتجاه معين. لذلك، يتمتع هذا الجهاز بمبدأ متقدم للدقة العالية، مما يضمن أصالة وصحة نتائج الاختبار.
ميزات المنتج
باستخدام نظرية تشتت مي الكاملة، بناءً على وسط التشتت والخصائص البصرية للجسيمات المقاسة، يتم اختيار التغيير في شدة الضوء عند زوايا مختلفة للجسيمات المختلفة، ويتم استخدام كاشفات مصفوفة مروحية ثلاثية الأبعاد غير منتظمة عالية الجودة لقياس توزيع حجم مجموعة الجسيمات بدقة. تُستخدم محللات حجم الجسيمات بالليزر الجافة والرطبة عبر الإنترنت لقياس حجم الجسيمات في صناعات مثل كربونات الكالسيوم، والأغذية، والمستحلبات، والدهانات، والأصباغ، والأدوية، وثاني أكسيد التيتانيوم، والبلورات. يمكنها مراقبة توزيع حجم المنتج واتجاهه مباشرة في خط الإنتاج وإرسال نتائج المراقبة إلى غرفة التحكم المركزية أو نظام التحكم المركزي DCS و PLC الخاص بالعميل. يمكنها تتبع توزيع حجم الجسيمات واتجاهها في خط أنابيب توصيل المنتج بشكل مستمر وسريع وفي الوقت المناسب وبدقة لمدة 24 ساعة. أثناء القياس، يمكن توصيل الكمبيوتر، ويمكن توصيل نظام PLC وخط الإنتاج للتحكم في الحلقة المغلقة. يمكن أيضًا تخصيص معدات أخذ العينات وتركيبها وفقًا لمتطلبات خط إنتاج المستخدم لضمان تمثيلية العينة واستمراريتها وفوريتها، ولضمان عمل الجهاز بثبات في بيئات مختلفة، وتحسين مستوى القياس الآلي، وتحسين جودة المنتج، وتقليل استهلاك الطاقة، وتحسين كفاءة العمل. يتوافق المنتج مع المعيار الدولي ISO13320.
نطاق التطبيق
1) مساحيق غير معدنية مختلفة: مثل كربونات الكالسيوم الثقيلة، كربونات الكالسيوم الخفيفة، التلك، الكاولين، الجرافيت، الدياتوميت، البروسيت، البنتونيت، الدياتوميت، البيرلايت، الكاولينيت، الطين، السيليكا، العقيق، سيليكات الزركونيا، أكسيد الزركونيوم، أكسيد المغنيسيوم، أكسيد الزنك، إلخ.
2) مساحيق معدنية مختلفة: مثل مسحوق الألومنيوم، مسحوق الزنك، مسحوق الموليبدينوم، مسحوق التنجستن، مسحوق المغنيسيوم، مسحوق النحاس، ومسحوق المعادن الأرضية النادرة، مسحوق السبائك، إلخ.
3) مساحيق أخرى: مثل مواد بطاريات الليثيوم، المحفزات، المساحيق الفلورية، الأسمنت، المواد الكاشطة، الأدوية، المبيدات، الأغذية، الدهانات، الأصباغ، مواد خام السيراميك، المواد الكيميائية، المواد النانوية، مواد حشو الورق والطلاء، إلخ.
المواصفات الفنية (عملية رطبة)
| الموديل |
BXT5200-H (0.1 ميكرومتر - 800 ميكرومتر) |
BXT5500-H (0.01 ميكرومتر - 800 ميكرومتر) |
BXT5500-H (0.01 ميكرومتر - 1000 ميكرومتر) |
BXT5500-L (0.1 ميكرومتر - 1000 ميكرومتر) |
BXT6100-A (0.01 ميكرومتر - 1250 ميكرومتر) |
BXT6100-A (0.01 ميكرومتر - 2000 ميكرومتر) |
|
| معايير التنفيذ | ISO 13320:2009؛GBT 19077-2016 | ||||||
| نطاق الاختبار | 0.1 ميكرومتر - 800 ميكرومتر | 0.01 ميكرومتر - 800 ميكرومتر | 0.01 ميكرومتر - 1000 ميكرومتر | 0.1 ميكرومتر - 1000 ميكرومتر | 0.01 ميكرومتر - 1250 ميكرومتر | 0.01 ميكرومتر - 2000 ميكرومتر | |
| عدد قنوات الكاشف | 86 قناة مصفوفة متعددة الاتجاهات مع تعويض المساحة والتقاطع المنتظم 86 |
92 | 112 | 127 | |||
| لوحة أم فائقة السرعة | تستخدم سرعة 10000 مرة في الثانية | لوحة أم استيعاب فائقة السرعة (16 بت. 200 كيلوبت في الثانية) | |||||
| دقة القياس | الدقة والتكرار Dv50 أفضل من ± 0.5% (عينات قياسية قابلة للتتبع من NIST) | ||||||
| مع تصميم خالٍ من فقاعات العادم، تكون بيانات تداخل الفقاعات أكثر دقة | معلمة الليزر | ||||||
| ليزر شبه موصل عالي الطاقة مستورد بإخراج الألياف البصرية مع λ=635 نانومتر، أقصى طاقة 20 ميجاوات، عمر خدمة>50000 ساعة | ليزر شبه موصل عالي الطاقة مستورد بإخراج الألياف البصرية مع λ=635 نانومتر، p>10 ميجاوات، عمر خدمة>50000 ساعة | ||||||
| مراقبة حالة عمل الجهاز في الوقت الفعلي، بمجرد تلقي أمر العمل، يقوم نظام الإدارة الذكي بتشغيل الليزر على الفور، ويصل الليزر عالي الأداء إلى حالة عمل مستقرة في غضون 3 ثوانٍ | نظام محاذاة البصريات | ||||||
| نظام توسيط تلقائي بالكامل مزدوج التموضع للمركز الميكانيكي + المركز البصري | وضع التشغيل | ||||||
| قياس تلقائي بالكامل بنقرة واحدة قابل للتحرير SOP | نطاق التركيز | ||||||
| درجة تظليل دنيا 3%، درجة تظليل قصوى 90% (تركيز بصري) | نافذة العينة | ||||||
| معالجة عملية طلاء خاصة، نفاذية الإشارة الضوئية>99.7% | وضع التشغيل الذكي | ||||||
| فوق صوتي | التردد: f=40 كيلو هرتز، الطاقة: p=60 واط، الوقت: قابل للتعديل بحرية؛ مجهز بميزة الحماية من الاحتراق الجاف فوق الصوتي | التردد: f=40 كيلو هرتز، الطاقة: p=80 واط، الوقت: قابل للتعديل بحرية؛ مجهز بميزة الحماية من الاحتراق الجاف فوق الصوتي | |||||
| تصميم متكامل للخلط الدوراني، سرعة قابلة للتعديل من 100-3950 دورة في الدقيقة | حلقة | ||||||
| معدل التدفق المقدر: 0-10 لتر/دقيقة، طاقة مقدرة قابلة للتعديل: 25 واط | تشتت جاف | ||||||
| حوض العينة | حوض عينة غليان مصمم ذاتيًا بتأثير تشتت أفضل، السعة: 190-600 مل يمكن اختبارها بشكل طبيعي | ||||||
| قيمة نموذجية | <10 ثوانٍدرجة حرارة البيئة المحيطة | ||||||
| 0 درجة مئوية - 45 درجة مئوية | رطوبة البيئة المحيطة | ||||||
| 10%-85% رطوبة نسبية (بدون تكثف) | مزود الطاقة | ||||||
| 110 فولت - 240 فولت | 220 فولت 50/60 هرتز± 20 فولتقياسي)؛110 فولت/60 هرتز± 20 فولتاختياري) |
||||||
| 1050 مم * 505 مم * 335 مم | 800 مم * 280 مم * 335 مم | 1050 مم * 325 مم * 335 مم | |||||
| 50 كجم | 38 كجم | 45 كجم | |||||
المواصفات الفنية (عملية جافة)
| الموديل |
BXT2020-L (0.1 ميكرومتر - 800 ميكرومتر) |
BXT2020-H (0.1 ميكرومتر - 2000 ميكرومتر) |
BXT2020-H (0.1 ميكرومتر - 1250 ميكرومتر) |
BXT2020-H (0.1 ميكرومتر - 2800 ميكرومتر) |
|
| معايير التنفيذ | ISO 13320:2009؛GBT 19077-2016 |
||||
| نطاق الاختبار | 0.1 ميكرومتر - 800 ميكرومتر | 0.1 ميكرومتر - 2000 ميكرومتر | 0.1 ميكرومتر - 1250 ميكرومتر | 0.1 ميكرومتر - 2800 ميكرومتر | |
| عدد قنوات الكاشف | 87 قناة مصفوفة متعددة الاتجاهات مع تعويض المساحة والتقاطع المنتظم | 109 | 101 | 115 | |
| خطأ الدقة | <1% (قيمة D50 للعينة القياسية) | ||||
| خطأ التكرار | <1% (قيمة D50 للعينة القياسية) | ||||
| لوحة أم فائقة السرعة | باستخدام لوحة أم استيعاب عالية السرعة بسرعة أخذ عينات تبلغ 16 بت. 200 كيلوبت في الثانية، يمكن الحصول على نتائج دقيقة عن طريق وضع العينة في شعاع الليزر لمدة 0.1 ثانية. | ||||
| النموذج البصري | نظرية تشتت مي الكاملة، بما في ذلك تقنية تعويض ديناميكي للتشتت المتعدد عالي التركيز | ||||
| طريقة الترشيح | تقنية العدسة الثلاثية عدسة تحويل فورييه + عدسة ترشيح + عدسة فورييه قياسية | ||||
| تغذية اهتزازية بتنظيم سرعة ميكانيكي بدون خطوات، تحكم برمجي | تغذية تنظيم سرعة ميكانيكي بدون خطوات، تحكم برمجي | ||||
| ضاغط هواء صامت خالٍ من الزيت | مجهز بوظيفة ترشيح الغبار لضمان دقة الاختبار | ||||
| يمكنه ترشيح الرطوبة في الهواء لضمان تأثير التشتت | وقت القياس | ||||
| حماية من سوء التشغيل | الجهاز لديه وظيفة حماية ذاتية ضد سوء التشغيل، ولا يستجيب لسوء التشغيل | ||||
| معلمات الليزر | ليزر عالي الطاقة مستورد بإخراج الألياف البصرية مع λ=650 نانومتر و p>10 ميجاوات | ||||
| مراقبة حالة عمل الجهاز في الوقت الفعلي، بمجرد تلقي أمر العمل، يقوم نظام الإدارة الذكي بتشغيل الليزر على الفور، ويصل الليزر عالي الأداء إلى حالة عمل مستقرة في غضون 3 ثوانٍ | نظام محاذاة البصريات | ||||
| درجة تظليل دنيا 3%، درجة تظليل قصوى 90% (تركيز بصري) | نافذة العينة | ||||
| عدسة الكاميرا | وضع التشغيل الذكي | ||||
| تشتت الهواء عالي الضغط | طريقة التغذية | ||||
| قيمة نموذجية | <10 ثوانٍدرجة حرارة البيئة المحيطة | ||||
| كلا الاختبارين الجاف والرطب مؤتمتان بالكامل بعملية برمجية بنقرة واحدة | تشغيل تحكم تلقائي ذكي بالبرنامج | ||||
| 0 درجة مئوية - 45 درجة مئوية | رطوبة البيئة المحيطة | ||||
| 10%-85% رطوبة نسبية (بدون تكثف) | مزود الطاقة | ||||
| 110 فولت - 240 فولت | (± 20 فولت)،50 هرتز - 60 هرتزالأبعاد |
||||
| 1050 مم * 505 مم * 335 مم | 700 مم * 495 مم * 300 مم | 700 مم * 495 مم * 300 مم | |||
| 50 كجم | 35 كجم | 55 كجم | |||
المواصفات الفنية (تكامل جاف ورطب)
| الموديل | BXT6100-D | BXT6200-B | |
| معايير التنفيذ | ISO 13320:2009؛GBT 19077-2016 |
||
| نطاق الاختبار | العملية الرطبة: 0.01 ميكرومتر - 1250 ميكرومتر؛ العملية الجافة: 0.1 ميكرومتر - 1250 ميكرومتر | العملية الرطبة: 0.01 ميكرومتر - 2800 ميكرومتر؛ العملية الجافة: 0.1 ميكرومتر - 2800 ميكرومتر | |
| عدد قنوات الكاشف | رطب 127 جاف 96 (مصفوفة متعددة الاتجاهات مع تعويض المساحة والتقاطع المنتظم) | رطب 128 جاف 115 (مصفوفة متعددة الاتجاهات مع تعويض المساحة والتقاطع المنتظم) | |
| لوحة أم فائقة السرعة | باستخدام لوحة أم استيعاب عالية السرعة بسرعة أخذ عينات تبلغ 16 بت. 200 كيلوبت في الثانية، يمكن الحصول على نتائج دقيقة عن طريق وضع العينة في شعاع الليزر لمدة 0.1 ثانية | ||
| دقة القياس | أقل من ± 0.5% (قيمة D50 للعينة القياسية الوطنية) فقاعة خالية من العادم |
||
| مع تصميم خالٍ من فقاعات العادم، تكون بيانات تداخل الفقاعات أكثر دقة | معلمة الليزر | ||
| ليزر شبه موصل عالي الطاقة مستورد بإخراج الألياف البصرية مع λ=635 نانومتر، أقصى طاقة 20 ميجاوات، عمر خدمة>50000 ساعة | نظام إدارة الليزر الذكي | ||
| مراقبة حالة عمل الجهاز في الوقت الفعلي، بمجرد تلقي أمر العمل، يقوم نظام الإدارة الذكي بتشغيل الليزر على الفور، ويصل الليزر عالي الأداء إلى حالة عمل مستقرة في غضون 3 ثوانٍ | نظام محاذاة البصريات | ||
| نظام توسيط تلقائي بالكامل مزدوج التموضع للمركز الميكانيكي + المركز البصري | وضع التشغيل | ||
| قياس تلقائي بالكامل بنقرة واحدة قابل للتحرير SOP | نطاق التركيز | ||
| درجة تظليل دنيا 3%، درجة تظليل قصوى 90% (تركيز بصري) | نافذة العينة | ||
| معالجة عملية طلاء خاصة، نفاذية الإشارة الضوئية>99.7% | وضع التشغيل الذكي | ||
| كلا الاختبارين الجاف والرطب مؤتمتان بالكامل بعملية برمجية بنقرة واحدة | التبديل بين الجاف والرطب | ||
| تبديل تلقائي بنقرة واحدة للبرنامج، لا يلزم تشغيل يدوي | طريقة التشتت المدمجة | ||
| فوق صوتي | التردد: f=40 كيلو هرتز، الطاقة: p=60 واط، الوقت: قابل للتعديل بحرية؛ مجهز بميزة الحماية من الاحتراق الجاف فوق الصوتي | تحريك | |
| تصميم متكامل للخلط الدوراني، سرعة قابلة للتعديل من 100-3950 دورة في الدقيقة | حلقة | ||
| معدل التدفق المقدر: 0-10 لتر/دقيقة، طاقة مقدرة قابلة للتعديل: 25 واط | تشتت جاف | ||
| طريقة التشتت | تشتت الهواء عالي الضغط | طريقة التغذية | |
| تغذية اهتزازية بتنظيم سرعة ميكانيكي بدون خطوات، تحكم برمجي | ضاغط هواء صامت خالٍ من الزيت | ||
| مجهز بوظيفة ترشيح الغبار لضمان دقة الاختبار، قابل للتعديل باستمرار من 0.1-0.8 ميجا باسكال | فلتر | ||
| يمكنه ترشيح الرطوبة في الهواء لضمان تأثير التشتت | وقت القياس | ||
| قيمة نموذجية | <10 ثوانٍدرجة حرارة البيئة المحيطة | ||
| 0 درجة مئوية - 45 درجة مئوية | رطوبة البيئة المحيطة | ||
| 10%-85% رطوبة نسبية (بدون تكثف) | مزود الطاقة | ||
| 110 فولت - 240 فولت | (± 20 فولت)،50 هرتز - 60 هرتزالأبعاد |
||
| 1050 مم * 505 مم * 335 مم | الوزن | ||
| 50 كجم | |||
