| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | BAXIT |
| إصدار الشهادات: | CE |
| رقم الموديل: | BXT-N9-D |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | US $35463 / Unit |
| تفاصيل التغليف: | تصدير صندوق خشبي |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 500 مجموعة / مجموعات شهريا |
| نطاق الاختبار: | 0.5 نانومتر - 10,000 نانومتر | نطاق التحكم في درجة الحرارة: | 5 درجة مئوية -90 درجة مئوية |
|---|---|---|---|
| اختبار قوة العينة P: | AC100V-240V DC12V/10A | المتطلبات البيئية: | 5-45 درجة مئوية، 10% - 85% رطوبة نسبية (بدون تكثيف) |
| أبعاد المظهر: | 650 مم × 410 مم × 200 مم | وزن: | 20 كجم |
| إبراز: | تحليل إمكانات زيتا للجسيمات النانوية,تحليل خلايا العينات الدقيقة للبحث المعملي,اختبار العينات البصرية لتحليل إمكانات زيتا |
||

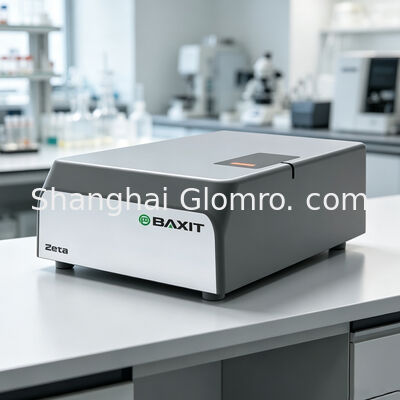

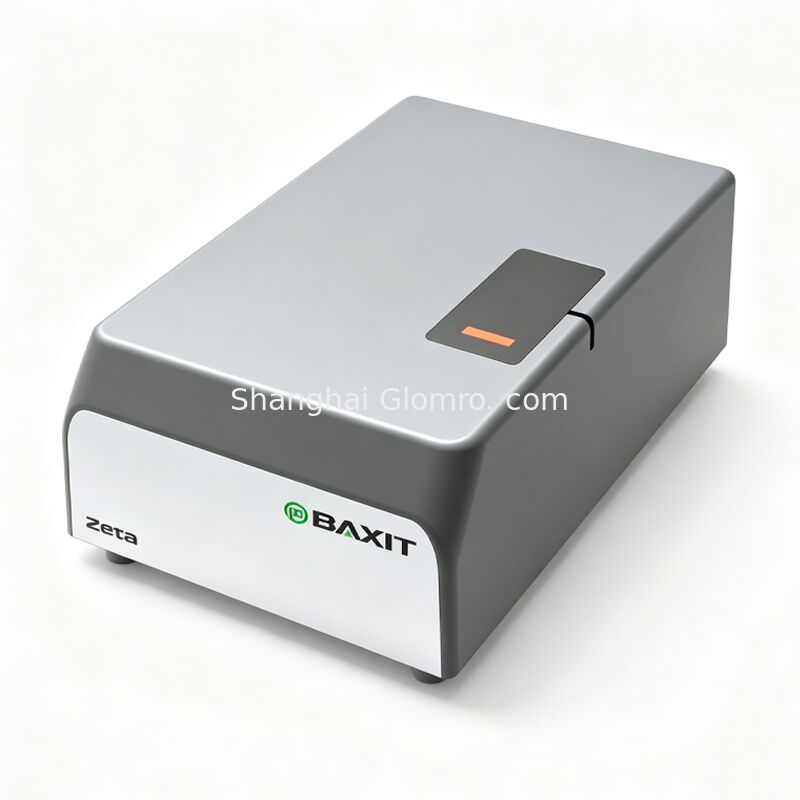

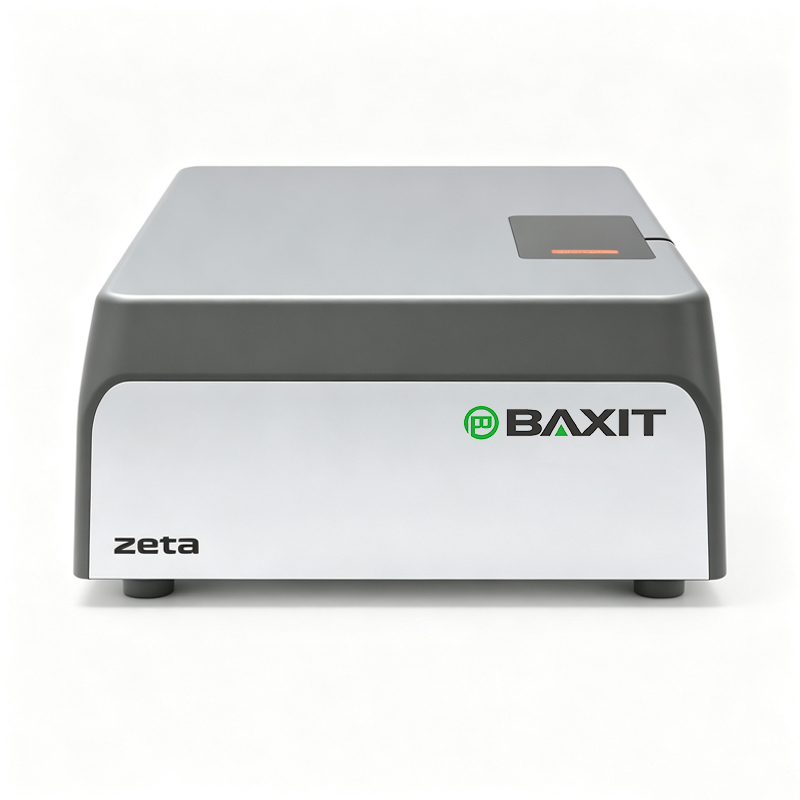

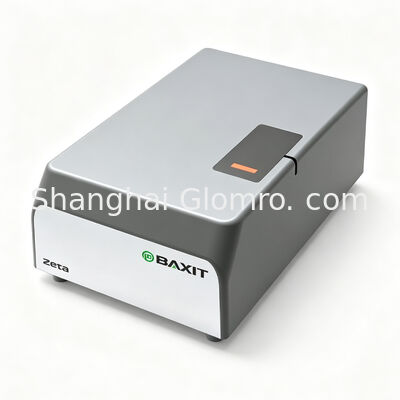

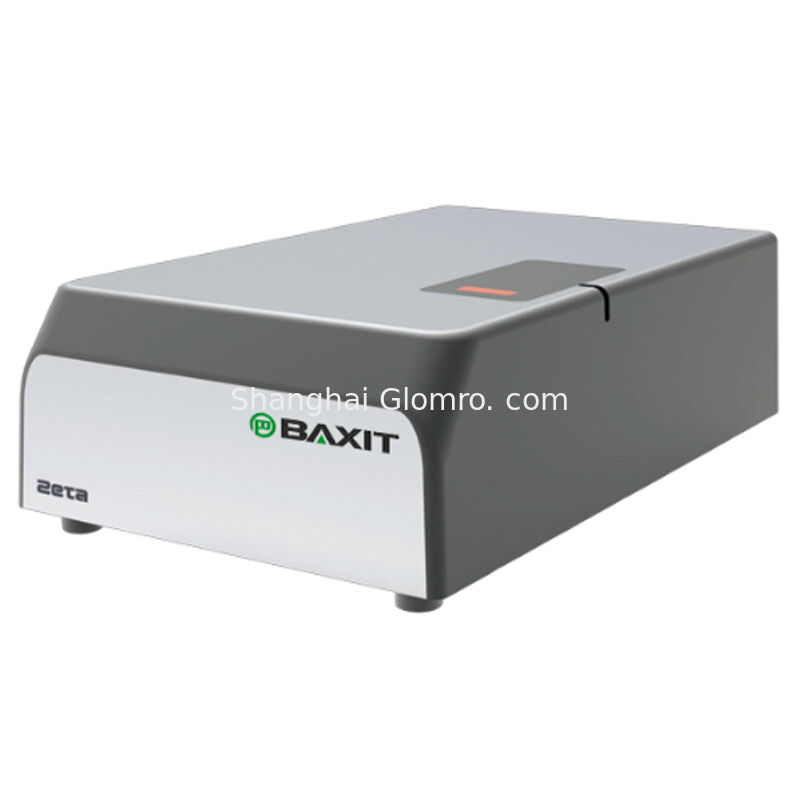

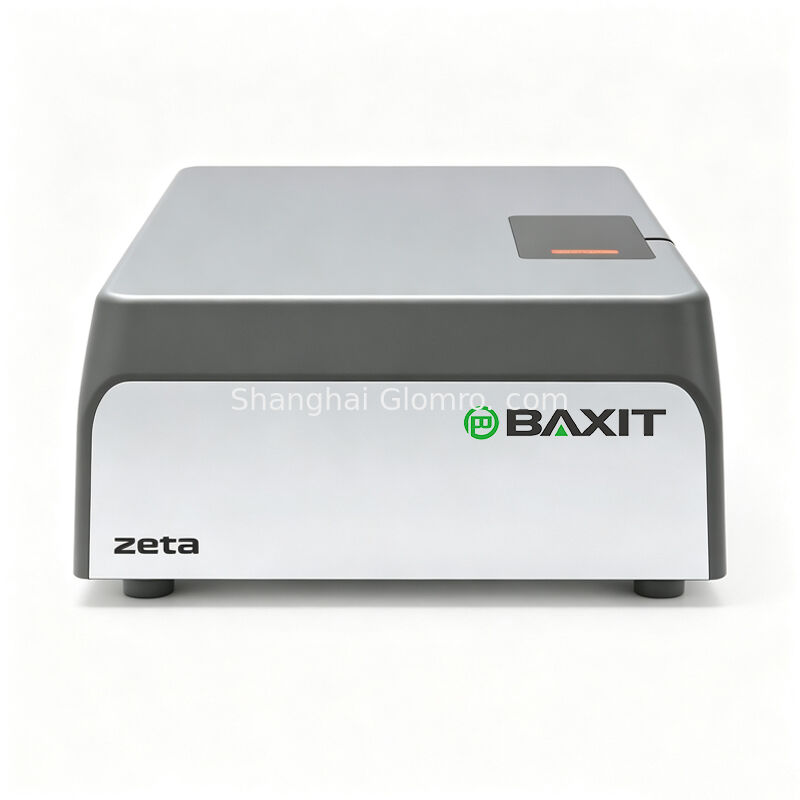

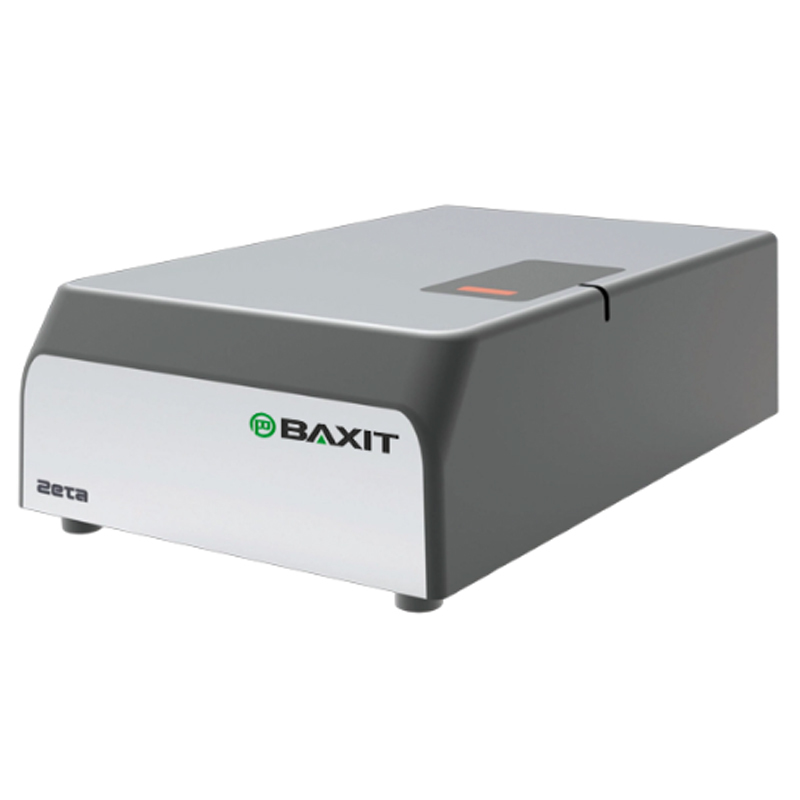

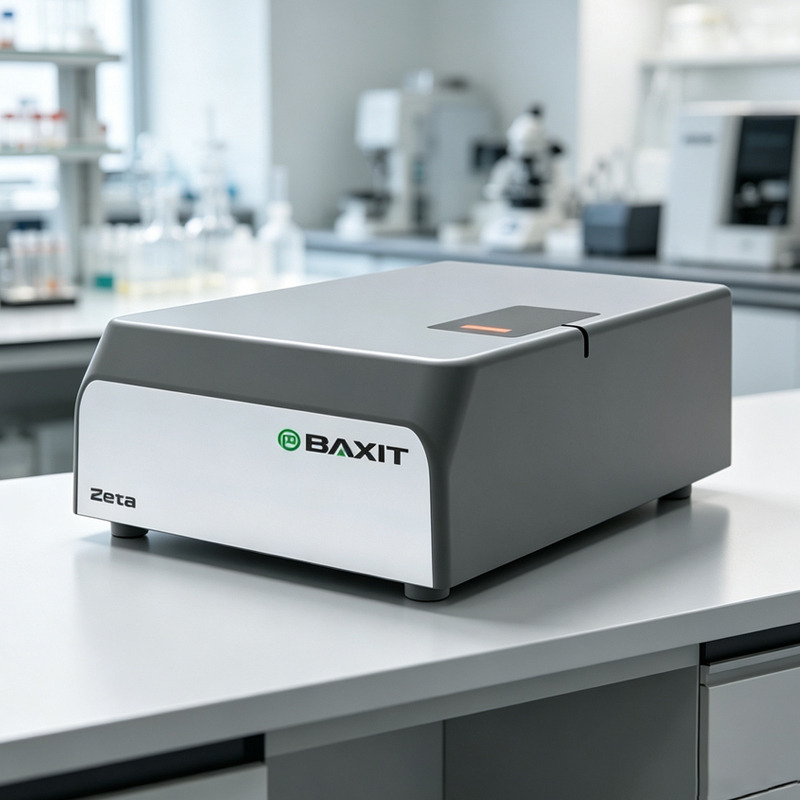

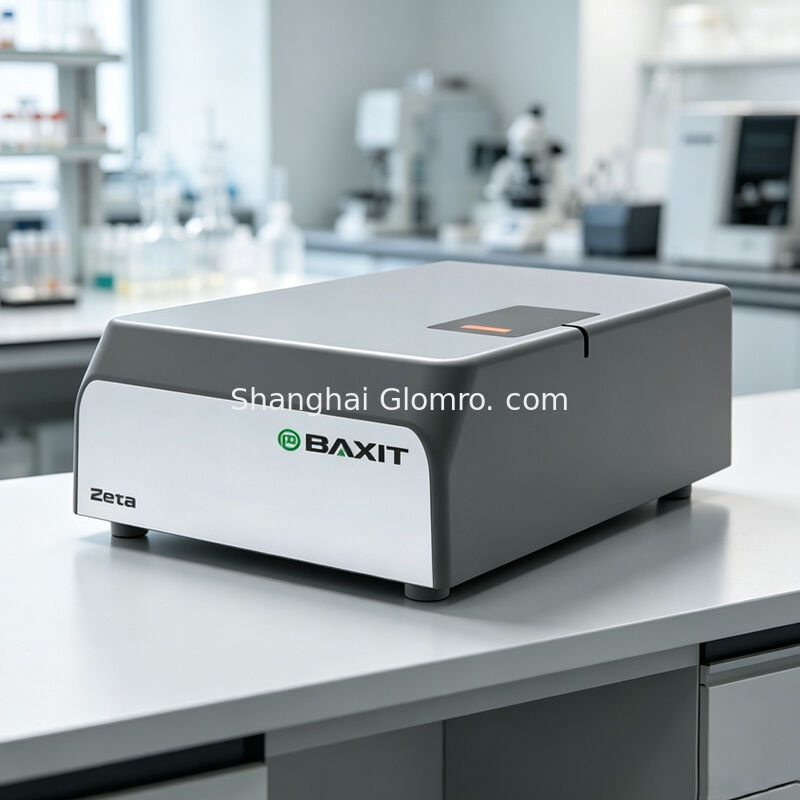

محلل حجم الجسيمات النانوية وجهد زيتا
مقدمة عن الجهاز
محلل حجم الجسيمات النانوية وجهد زيتا هو أحدث أجهزتنا التحليلية المتكاملة التي تجمع بين اختبار حجم الجسيمات النانوية واختبار جهد زيتا. يستخدم مبدأ تشتت الضوء الديناميكي (DLS) عن طريق قياس إشارة التقلب في شدة الضوء المتشتت الناتج عن الحركة البراونية للجسيمات في العينة والحصول على دالة الارتباط الذاتي من خلال المترابط الرقمي لتحليل معامل انتشار الجسيمات. يتم حساب حجم الجسيمات وتوزيعها بناءً على معادلة ستوكس-أينشتاين؛ تم تحديد الحركة الكهربية للجسيمات عن طريق اختبار إزاحة التردد للضوء المتشتت بواسطة الجسيمات تحت مجال كهربائي مطبق باستخدام تقنية تشتت الضوء الكهروالحركي (ELS)، وتم حساب جهد زيتا وتوزيع الجسيمات وفقًا لمعادلة هنري؛ تم استخدام تقنية تشتت الضوء الثابت (SLS) لقياس متوسط شدة الضوء المتشتت بتركيزات مختلفة للمادة القياسية والعينة، وحساب نسبة رايلي عند كل تركيز ورسم منحنى ديبي للحصول على الوزن الجزيئي ومعامل فيلي الثاني للبروتينات والبوليمرات.
مخطط توضيحي لاختبار حجم الجسيمات النانوية وجهدها
الميزات الرئيسية
1. مسار بصري اختباري بالألياف بالكامل لحساسية عالية
مسار الاختبار البصري المبني باستخدام ليزر شبه موصل مقترن بالألياف عالي الأداء ومنخفض الضوضاء ونظام استقبال ضوء متشتت ديناميكي بالألياف بالكامل، باستخدام أنبوب مضاعف ضوئي (PMT) من هاماماتسو ذي عداد ظلام منخفض وحساسية عالية كمكشف ضوئي، يمنح نظام الاختبار بأكمله حساسية فائقة ونسبة إشارة إلى ضوضاء عالية، مما يضع الأساس لدقة الاختبار ودقته العالية.
2.التحقق من المعايرة في النطاق الكامل يضمن دقة الاختبار
يتم إجراء التحقق من المعايرة في النطاق الكامل باستخدام مواد مرجعية متعددة لحجم الجسيمات الوطنية، مع أخطاء دقة الاختبار أقل من 1% (أعلى من متطلبات المعيار الوطني GB/T29022-2021/ISO22412:2017).
3. التحكم الدقيق في درجة الحرارة الثابتة يضمن استقرار الاختبار
يضمن الليزر شبه الموصل بتقنية التحكم التلقائي في درجة الحرارة الثابتة إخراجًا مستقرًا وموثوقًا لليزر. يحافظ نظام التحكم الدقيق في درجة الحرارة الثابتة على العينة التي يتم اختبارها في خلية العينة عند درجة حرارة ثابتة طوال عملية الاختبار، مما يتجنب انحرافات الاختبار الناتجة عن التغيرات في لزوجة الوسط وسرعة الحركة البراونية للجسيمات بسبب تغيرات درجة الحرارة، وبالتالي يضمن موثوقية واستقرار نتائج الاختبار.
|
عدد الاختبارات |
متوسط قيمة اختبار حجم الجسيمات |
|
رقم 1 |
15.89 نانومتر |
|
رقم 2 |
16.08 نانومتر |
|
رقم 3 |
16.01 نانومتر |
|
رقم 4 |
16.14 نانومتر |
|
رقم 5 |
16.19 نانومتر |
|
رقم 6 |
16.11 نانومتر |
|
المتوسط |
16.07 نانومتر |
|
الانحراف المعياري |
0.11 نانومتر |
|
اتجاهات درجة الحرارة، اتجاهات الوقت |
0.66% |
4. مترابط رقمي عالي السرعة لدقة عالية
المترابط الرقمي عالي السرعة المطوّر ذاتيًا، كمكون أساسي لمعالجة الإشارات، يجمع شدة الضوء المتشتت ديناميكيًا بسرعة عالية في الوقت الفعلي ويجري عمليات الارتباط الذاتي. لديه القدرة على تحديد دقة إشارة 6 نانوثانية، وسرعة معالجة بيانات 100 ميجابت، ونطاق ديناميكي خطي يزيد عن 1011، مما يضمن سلامة منحنى الارتباط الذاتي للجسيمات ذات الأحجام المختلفة عبر النطاق الكامل.
5. طريقة تحليل التناسب الجيبي تمكن من الاختبار السريع
تتضمن حركة الجسيمات، المدفوعة بمجال كهربائي مطبق، حركة كهروالحركية اتجاهية وحركة براونية غير منتظمة. لذلك، فإن دالة الارتباط الذاتي التي تم الحصول عليها عن طريق اكتشاف شدة الضوء المتشتت هي تراكب لإشارات انتشار الجسيمات والحركة الكهروالحركية. يمكن لطريقة تحليل التناسب الجيبي الحصول بفعالية على إشارة إزاحة دوبلر الترددية الناتجة عن الحركة الكهروالحركية في دالة الارتباط الذاتي في وقت قصير، مما يلغي تأثير الحركة البراونية. لتحقيق اختبار سريع لجهد زيتا مع تخفيف استقطاب الأقطاب وزيادة عمر خلية عينة جهد زيتا.
نطاق التطبيق:
يستخدم على نطاق واسع لاختبار حجم الجسيمات، وجهد زيتا، والوزن الجزيئي لعينات مثل المستحلبات النانوية العضوية أو غير العضوية، والمساحيق، والبوليمرات، والمذيلات، والأجسام المضادة الفيروسية، وما إلى ذلك في مجالات مختلفة بما في ذلك المواد الجديدة، والكيماويات الدقيقة، والهندسة الحيوية، والدهانات والطلاءات، والأغذية والأدوية، والفضاء، وعلوم وتكنولوجيا الدفاع، وما إلى ذلك. يوفر قاعدة بيانات لدراسة وتحسين أداء المواد، والتحكم في تكاليف الإنتاج، والحكم على استقرار أنظمة التشتت واتجاه تكتل الجسيمات.
ميزة المنتج
مبادئ الاختبار أنبوب مضاعف ضوئي عالي الحساسية من هاماماتسو من اليابانهيكل دوران هواء مزدوج
مبادئ الاختبار ليزر ذو درجة حرارة وقوة ثابتة من Opnex اليابانية
مبادئ الاختبار الموديل
مبادئ الاختبار -N9-D
مبادئ الاختبار تشتت الضوء الديناميكي (DLS)، تشتت الضوء الكهروالحركي (ELS)، تشتت الضوء الثابت (SLS)، مطيافية الارتباط الفوتوني (PCS)
المعايير المطبقة
| GB/T 29022-2021/ISO 22412:2017 GB/T 19627-2005/ISO 13320:1996 | GB/T 32671.2-2019/ISO 13309-2:2012معلمات الاختبار |
|
| حجم الجسيمات، جهد زيتا، الوزن الجزيئي، معامل فيلي الثاني | حجم الجسيمات |
|
| زاوية التشتت |
90 درجة نطاق الاختبار |
|
| 0.5 نانومتر - 10,000 نانومتر | خطأ الدقة |
|
| ±1% (مادة مرجعية قابلة للتتبع من NIS) | ميكرومتر.سم/فولت.ثانية / | ±1% (مادة مرجعية قابلة للتتبع من NIS) |
| نطاق التركيز | 0.1 ملجم/مل - 40% وزن/حجم | |
| * | خلية العينة (اختياري) | |
| اتجاهات درجة الحرارة، اتجاهات الوقت | خلية العينة (اختياري) | |
| أكواب بوليسترين 4 مل، أكواب زجاج كوارتز 4 مل، أكواب صغيرة 40 ميكرولتر | جهد زيتانطاق التحكم في درجة الحرارة | |
| 12 درجة | نطاق جهد زيتا | |
| لا حدود فعلية | نطاق الحركة الكهروالحركية | |
| >+20 | ميكرومتر.سم/فولت.ثانية / | <-20 |
| ميكرومتر.سم/فولت.ثانية | ||
| نطاق الموصلية | 0-270 ملي سيمنز/سم*نطاق أحجام الجسيمات المناسب للاختبار1 نانومتر - 120ميكرومتر*القطب الكهربائيقطب شعري على شكل حرف U | |
| الوزن الجزيئي | نطاق القياسنطاق التحكم في درجة الحرارة | |
| 7 | دالتون*معلمات النظام نطاق التحكم في درجة الحرارة | |
| ليزر صلب عالي الأداء، λ = 532 نانومتر، P = 30 ميجاوات | نطاق تركيز الضوء | |
| 0-100% تعديل تلقائي | المكشف | أنبوب مضاعف ضوئي (PMT)المترابط512 قناة فيزيائية، وقت أخذ العينات 0.1 ميكروثانية - 1 مللي ثانية قابل للتعديل ديناميكيًانطاق التحكم في درجة الحرارة |
| 5 درجة مئوية إلى 90 درجة مئوية |
دقة التحكم في درجة الحرارة | ± 0.1 درجة مئوية |
| مصدر طاقة التشغيل | تيار متردد 100 فولت - 240 فولت @ 50 هرتز - 60 هرتز، تيار مستمر 12 فولت / 10 أمبير | |
| متطلبات البيئة | 5-45 درجة مئوية، 10% - 85% رطوبة نسبية (بدون تكثف) | |
| أبعاد المظهر | 650 مم × 410 مم × 200 مم | |
| الوزن الإجمالي | 20 كجمملاحظة: * يتعلق بالعينة والخيارات | |
