| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | BAXIT |
| إصدار الشهادات: | CE |
| رقم الموديل: | BXT-N9-D |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | US $35463 / Unit |
| تفاصيل التغليف: | تصدير صندوق خشبي |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 500 مجموعة / مجموعات شهريا |
| نطاق الاختبار: | 0.5 نانومتر - 10,000 نانومتر | نطاق التحكم في درجة الحرارة: | 5 درجة مئوية -90 درجة مئوية |
|---|---|---|---|
| اختبار قوة العينة P: | AC100V-240V DC12V/10A | المتطلبات البيئية: | 5-45 درجة مئوية، 10% - 85% رطوبة نسبية (بدون تكثيف) |
| أبعاد المظهر: | 650 مم × 410 مم × 200 مم | وزن: | 20 كجم |
| إبراز: | تحليل انتشار الضوء الديناميكي المستقر,تحليل حجم الجسيمات من المواد النانوية,معدات المختبر ذات الحالة المنخفضة للخطأ |
||

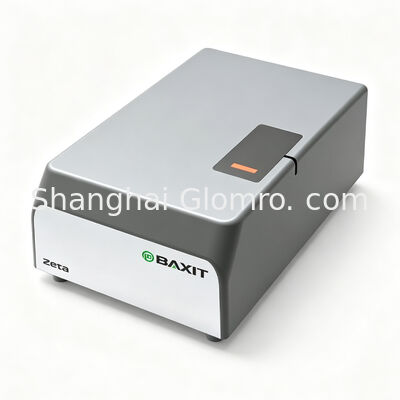

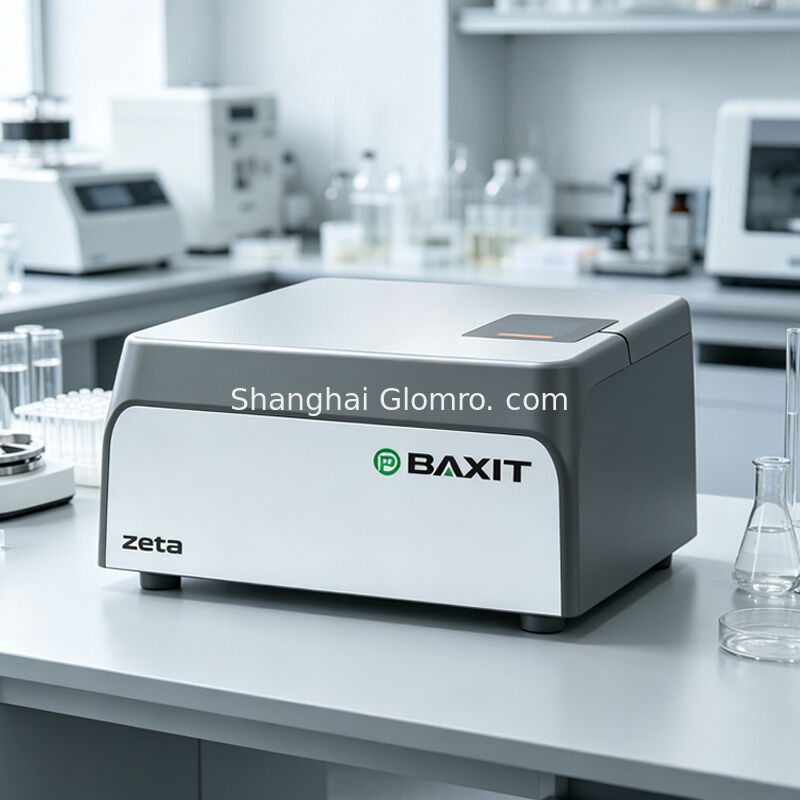

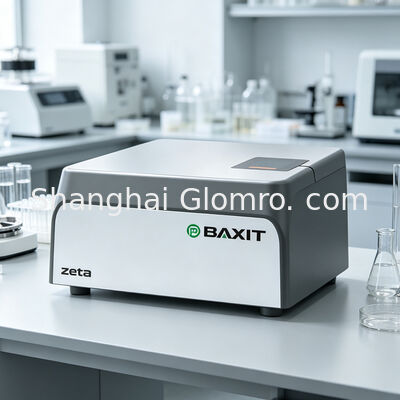

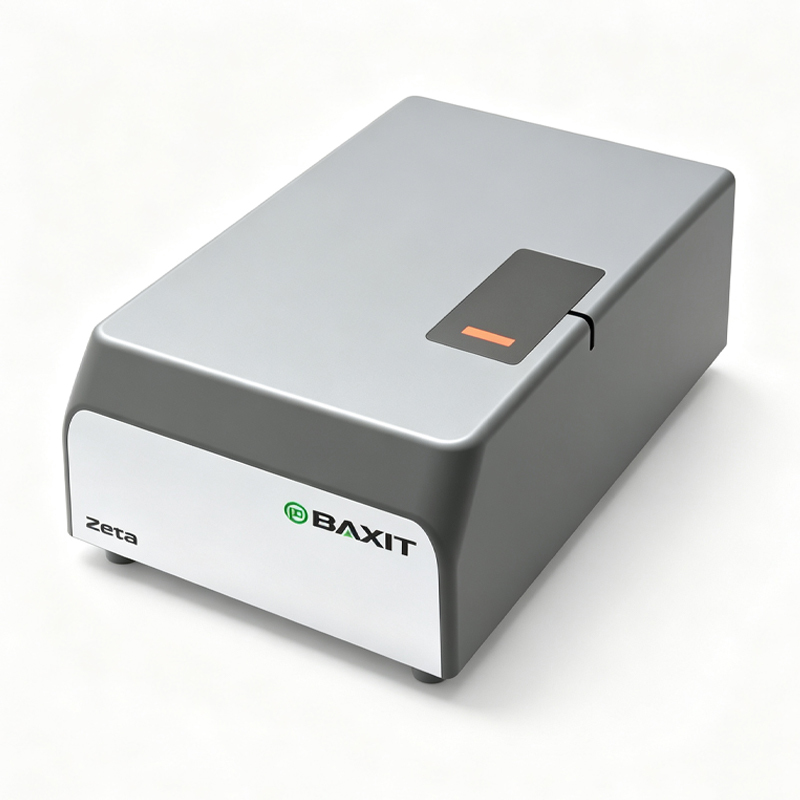

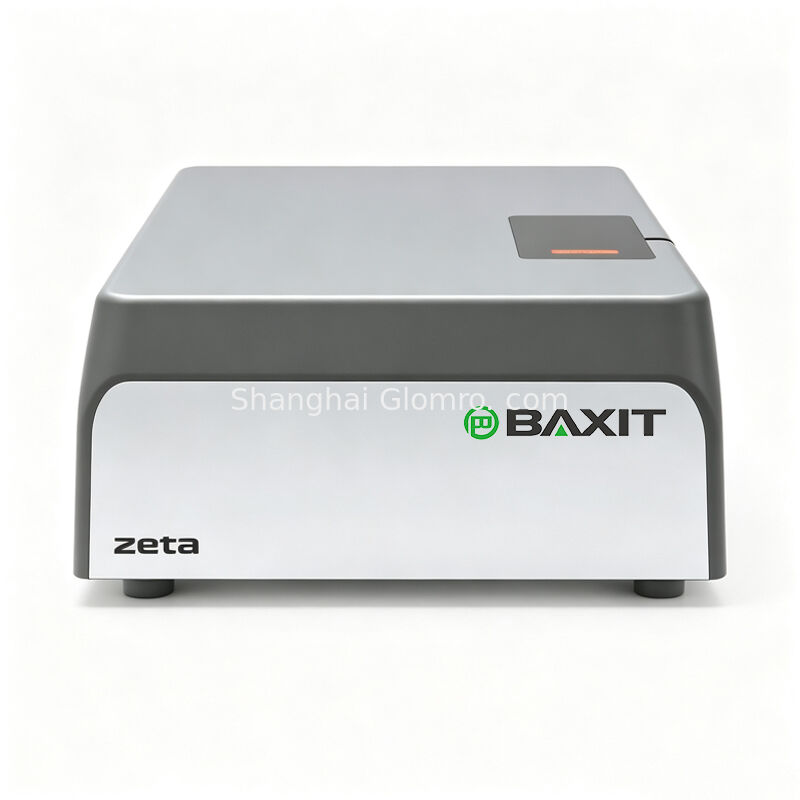

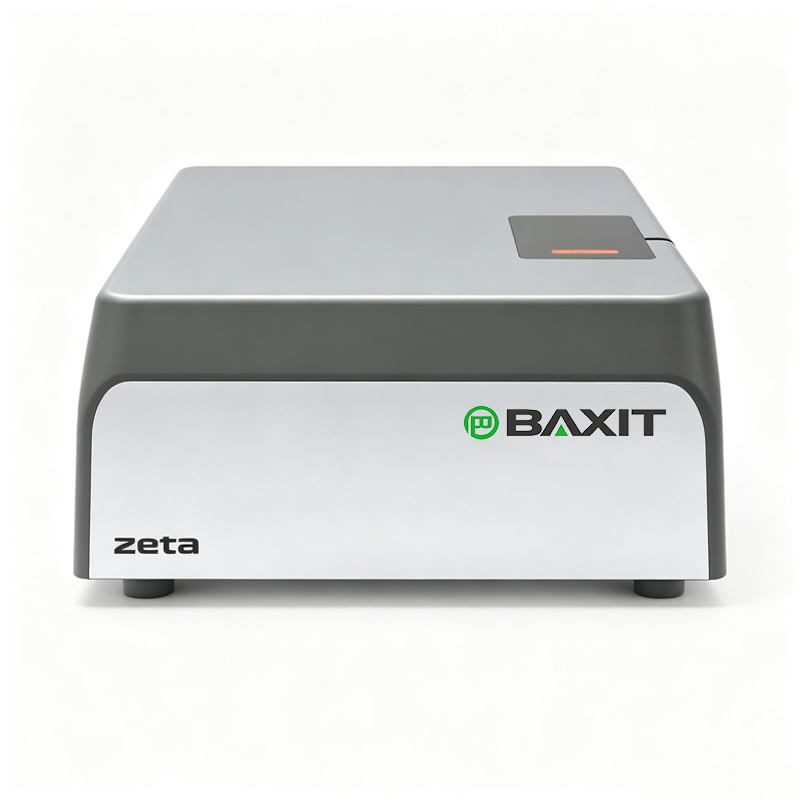

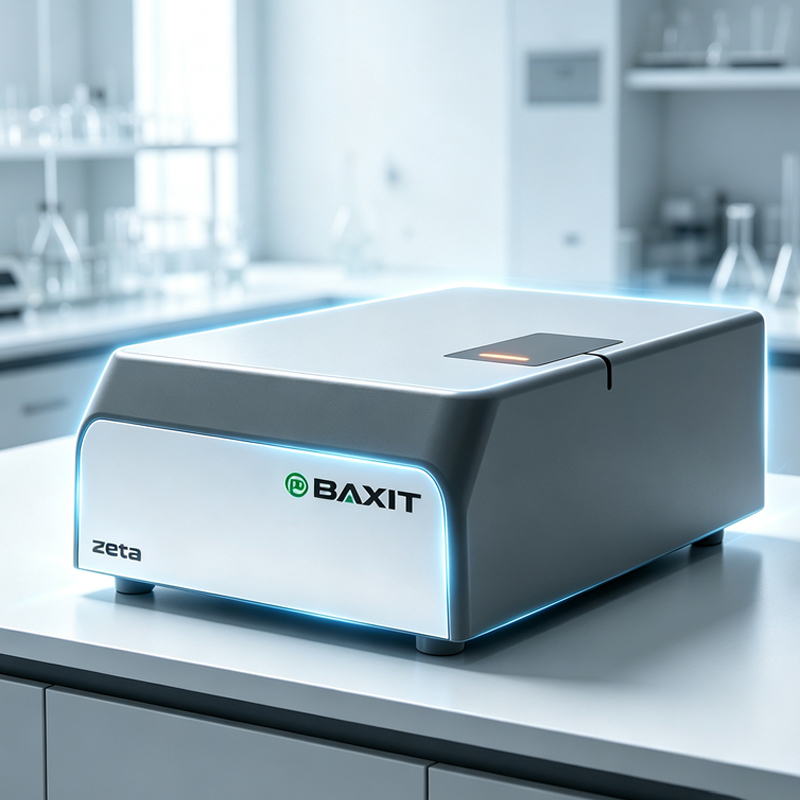

حجم النانو ومحلل زيتا المحتمل
مقدمة الصك
إن حجم الجسيمات النانوية ومحلل زيتا المحتمل هو أحدث أداة تحليل متكاملة لدينا والتي تجمع بين اختبار حجم الجسيمات النانوية واختبار زيتا المحتمل. ويستخدم مبدأ تشتت الضوء الديناميكي (DLS) عن طريق قياس إشارة التقلب لكثافة الضوء المتناثرة الناتجة عن الحركة البراونية للجزيئات في العينة والحصول على وظيفة الارتباط الذاتي من خلال الارتباط الرقمي لتحليل معامل انتشار الجزيئات. يتم حساب حجم الجسيمات وتوزيعها بناءً على معادلة ستوكس-آينشتاين؛ تم تحديد الحركة الكهربية للجزيئات عن طريق اختبار تحول تردد الضوء المنتشر بواسطة الجزيئات تحت مجال كهربائي مطبق باستخدام تقنية تشتت الضوء الكهربي (ELS)، وتم حساب إمكانات زيتا وتوزيع الجسيمات وفقًا لمعادلة هنري؛ تم استخدام تقنية تشتت الضوء الثابت (SLS) لقياس متوسط شدة الضوء المتناثر عند تركيزات مختلفة من المادة القياسية والعينة، وحساب نسبة رايلي عند كل تركيز ورسم منحنى ديباي للحصول على الوزن الجزيئي ومعامل فيلي الثاني للبروتينات والبوليمرات.
رسم تخطيطي لحجم الجسيمات النانوية والاختبار المحتمل
الميزات الرئيسية
1. المسار البصري لاختبار جميع الألياف لحساسية عالية
تم إنشاء المسار البصري للاختبار باستخدام ليزر أشباه الموصلات عالي الأداء ومنخفض الضوضاء ومقترن بالألياف ونظام استقبال الضوء المبعثر الديناميكي بالكامل من الألياف، باستخدام عدد منخفض من الظلام، وأنبوب المضاعف الضوئي HAMAMASTU عالي الحساسية (PMT) ككاشف ضوئي، يمنح نظام الاختبار بأكمله حساسية عالية للغاية ونسبة الإشارة إلى الضوضاء، مما يضع الأساس لدقة الاختبار والدقة العالية.
2,يضمن التحقق من المعايرة كاملة النطاق دقة الاختبار
يتم إجراء التحقق من المعايرة على النطاق الكامل باستخدام مواد مرجعية وطنية متعددة لحجم الجسيمات، مع وجود أخطاء في دقة الاختبار أقل من 1% (أعلى من متطلبات المعيار الوطني GB/T29022-2021/ISO22412:2017).
3 التحكم بدرجة الحرارة الثابتة عالي الدقة يضمن ثبات الاختبار
يضمن ليزر أشباه الموصلات المزود بتقنية درجة الحرارة الثابتة الأوتوماتيكية إخراج ليزر مستقرًا وموثوقًا. يحافظ نظام التحكم في درجة الحرارة الثابتة عالي الدقة على اختبار العينة في خلية العينة عند درجة حرارة ثابتة طوال عملية الاختبار، مع تجنب انحرافات الاختبار الناتجة عن التغيرات في اللزوجة المتوسطة وسرعة الحركة البراونية للجسيمات بسبب تغيرات درجات الحرارة، وبالتالي ضمان موثوقية واستقرار نتائج الاختبار.
|
عدد الاختبارات |
متوسط قيمة اختبار حجم الجسيمات |
|
رقم 1 |
15.89 نانومتر |
|
رقم 2 |
16.08 نانومتر |
|
رقم 3 |
16.01 نانومتر |
|
رقم 4 |
16.14 نانومتر |
|
رقم 5 |
16.19 نانومتر |
|
رقم 6 |
16.11 نانومتر |
|
متوسط |
16.07 نانومتر |
|
الانحراف المعياري |
0.11 نانومتر |
|
خطأ التكرار |
0.66% |
4 رابط رقمي عالي السرعة للحصول على دقة عالية
يقوم المترابط الرقمي عالي السرعة الذي تم تطويره ذاتيًا، باعتباره المكون الأساسي لمعالجة الإشارات، بجمع كثافة الضوء الديناميكية المتناثرة بسرعة عالية في الوقت الفعلي وتنفيذ عمليات الارتباط التلقائي. لديه القدرة على تحديد دقة الإشارة 6ns، وسرعة معالجة البيانات 100 ميجابت ونطاق ديناميكي خطي أعلى من 1011، مما يضمن سلامة منحنى الارتباط التلقائي للجزيئات ذات الأحجام المختلفة عبر النطاق الكامل.
5. طريقة تحليل تركيب جيب التمام تمكن من إجراء اختبار سريع
تتضمن حركة الجسيمات، المدفوعة بواسطة مجال كهربائي مطبق، حركة كهربية اتجاهية وحركة براونية غير منتظمة. ولذلك، فإن وظيفة الارتباط الذاتي التي تم الحصول عليها عن طريق الكشف عن شدة الضوء المتناثرة هي تراكب إشارات انتشار الجسيمات والحركة الكهربي. يمكن لطريقة تحليل تركيب جيب التمام الحصول بشكل فعال على إشارة تحول تردد دوبلر الناتجة عن الحركة الكهربية في وظيفة الارتباط الذاتي في وقت قصير، مما يزيل تأثير الحركة البراونية. لتحقيق اختبار سريع لاحتمال زيتا مع تخفيف استقطاب القطب الكهربائي وزيادة عمر الخدمة لخلية عينة زيتا المحتملة.
نطاق التطبيق:
يتم استخدامه على نطاق واسع لاختبار حجم الجسيمات وإمكانات زيتا والوزن الجزيئي للعينات مثل المستحلبات النانوية العضوية أو غير العضوية والمساحيق والبوليمرات والمذيلات والأجسام المضادة الفيروسية وما إلى ذلك في مجالات مختلفة بما في ذلك المواد الجديدة والمواد الكيميائية الدقيقة والهندسة الحيوية والدهانات والطلاءات والغذاء والدواء والفضاء وعلوم وتكنولوجيا الدفاع وما إلى ذلك. ويوفر قاعدة بيانات لدراسة وتحسين أداء المواد والتحكم في تكاليف الإنتاج والحكم على استقرار أنظمة التشتت وميل الجسيمات. التكتل.
ميزة المنتج
² نسبة عالية، وحساسية عالية الارتباط
² أنبوب هاماماتسو المضاعف الضوئي عالي الحساسية من اليابان
² هيكل دوران تدفق الهواء المزدوج
² مصدر طاقة تيار مستمر كامل
² اليابانية Opnex درجة حرارة ثابتة وقوة الليزر
المعلمات التقنية والتكوين التفصيلي لمحلل حجم الجسيمات النانوية المرتبطة ضوئيًا BXT-N9-D
| نموذج | بكست-N9-د |
|
| مبادئ الاختبار | تشتت الضوء الديناميكي (DLS)، تشتت الضوء الكهربي (ELS)، تشتت الضوء الثابت (SLS)، التحليل الطيفي لارتباط الفوتون (PCS) |
|
| إنفاذ المعايير |
جيجابايت/T 29022-2021/ISO 22412:2017 جيجابايت/T 19627-2005/ISO 13320:1996 GB/T 32671.2-2019/ISO 13309-2:2012 |
|
| معلمات الاختبار | حجم الجسيمات، جهد زيتا، الوزن الجزيئي، معامل فيلي الثاني |
|
| حجم الجسيمات | زاوية التشتت | 90 درجة |
| نطاق الاختبار | 0.5 نانومتر - 10,000 نانومتر | |
| خطأ في الدقة | ±1% (مادة مرجعية يمكن تتبعها بالشيكل) | |
| خطأ التكرار | ±1% (مادة مرجعية يمكن تتبعها بالشيكل) | |
| نطاق التركيز | 0.1مجم/مل-40%وزن/حجم* | |
| اختبار الاتجاه | اتجاهات درجات الحرارة، اتجاهات الوقت | |
| عينة الخلية (اختياري) | 4 مل من حبات البوليسترين، 4 مل من حبات زجاج الكوارتز، 40 ميكرولتر من حبات الكوفيت | |
| إمكانات زيتا | زاوية التشتت | 12 درجة |
| نطاق زيتا المحتمل | لا حدود فعلية | |
| نطاق التنقل الكهربي | >+20μم·سم/V·s / <-20μم·سم/الخامس | |
| نطاق الموصلية | 0-270 مللي ثانية/سم* | |
| مجموعة من أحجام الجسيمات المناسبة للاختبار | 1 نانومتر - 120μم * | |
| القطب | القطب الشعري على شكل حرف U | |
| الوزن الجزيئي | نطاق القياس | 340 دا - 2×107دا* |
| معلمات النظام |
مصدر الضوء | ليزر الحالة الصلبة عالي الأداء، 532 نانومتر، P = 30 ميجاوات |
| يؤكد الضوء على نطاق العقد | 0-100% ضبط تلقائي | |
| الكاشف | أنبوب المضاعف الضوئي (PMT) | |
| المترابط | 512 قناة مادية، وقت أخذ العينات 0.1us - 1ms قابل للتعديل ديناميكيًا | |
| نطاق التحكم في درجة الحرارة | 5 درجة مئوية إلى 90درجه مئوية | |
| دقة التحكم في درجة الحرارة | زائد أو ناقص 0.1 درجة مئوية | |
| إمدادات الطاقة العاملة | تيار متردد 100 فولت-240 فولت عند 50 هرتز-60 هرتز، تيار مستمر 12 فولت/10 أمبير | |
| المتطلبات البيئية | 5-45 درجة مئوية، 10% - 85% رطوبة نسبية (بدون تكثيف) | |
| أبعاد المظهر | 650 مم × 410 مم × 200 مم | |
| الوزن الإجمالي | 20 كجم | |
| ملاحظة: * تتعلق بالعينة والخيار | ||
