منزل > المنتجات> مقياس التوصيل الحراري> طريقة مصدر المستوى العابر / تحليل التوصيل الحراري / محلل تكنولوجيا Tps

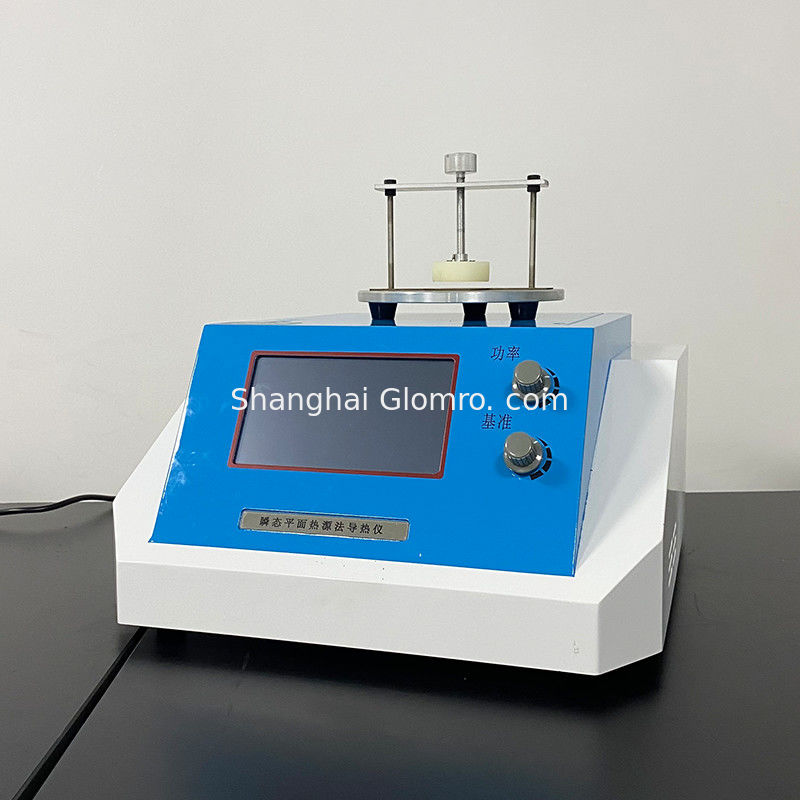

طريقة مصدر المستوى العابر / تحليل التوصيل الحراري / محلل تكنولوجيا Tps

Transient Plane Source Method / Thermal Conductivity Analysis / Tps Technology Analyzer Tester

Transient Plane Source Method / Thermal Conductivity Analysis / Tps Technology Analyzer Tester

Transient Plane Source Method / Thermal Conductivity Analysis / Tps Technology Analyzer Tester

Transient Plane Source Method / Thermal Conductivity Analysis / Tps Technology Analyzer Tester

Transient Plane Source Method / Thermal Conductivity Analysis / Tps Technology Analyzer Tester

Transient Plane Source Method / Thermal Conductivity Analysis / Tps Technology Analyzer Tester

المعلومات الأساسية

مكان المنشأ:	الصين
اسم العلامة التجارية:	BAXIT
إصدار الشهادات:	CE
رقم الموديل:	BXT-DRS

الحد الأدنى لكمية:	وحدة 1
الأسعار:	5450USD
وقت التسليم:	3-5 أيام عمل
شروط الدفع:	خطاب الاعتماد
القدرة على العرض:	500 وحدة

افضل سعر ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية

قياس طريقة:	مصدر حرارة الطائرة العابرة ، حالة غير مستقرة	قياس الخصائص الفيزيائية:	الوصول المباشر إلى الموصلية الحرارية والانتشار الحراري
كائن اختبار:	صلب ، سائل ، مسحوق ، معجون ، غرواني ، حبيبات	طلب حجم العينة:	لا يوجد طلب خاص
نطاق الاختبار:	0.005 - 300 واط / (م * ك)	نطاق درجة حرارة العينة:	درجة حرارة الغرفة - 130 درجة مئوية
قطر المسبار:	15 ملم / 7.5 ملم	دقة:	+3٪ 、 - 3٪
إبراز:	Transient Plane Source Thermal Conductivity Meter , Tps Thermal Conductivity Testing Equipment

منتوج وصف

مقدمة المنتج

جهاز اختبار التوصيل الحراري السريع BXT-DRS هو جهاز اختبار التوصيل الحراري الذي تم تطويرهباستخدام تقنية مصدر الحرارة المستوي العابر (TPS)، والتي يمكن استخدامها لاختبار الحرارةالموصلية لأنواع مختلفة من المواد. طريقة مصدر الحرارة المستوية العابرة هي واحدة منالطرق المتوسطة لدراسة أداء التوصيل الحراري والتي توصلتكنولوجيا القياس إلى مستوى جديد كليا. القدرة على القياس بسرعة ودقةتوفر الموصلية الحرارية عند البحث عن المواد راحة كبيرة للمؤسساتمراقبة الجودة وإنتاج المواد والأبحاث المختبرية. الأداة سهلةالتشغيل، الطريقة بسيطة وسهلة الفهم، ولن تسبب أي ضرر للجهازعينة تم اختبارها.

مبدأ العمل

تعد تقنية مصدر الحرارة المستوية العابرة (TPS) طريقة جديدة لقياس الحرارةالموصلية، التي طورها البروفيسور سيلاس جوستافسون من تشالمر

الجامعة التكنولوجية في السويد على أساس السلك الساخنطريقة. مبدأ قياس الخواص الفيزيائية الحراريةتعتمد المواد على استجابة درجة الحرارة العابرةالمتولدة عن مصدر حرارة على شكل قرص يتم تسخينه بشكل متدرج في لانهائيواسطة. المسبار المسطح مصنوع من مادة مقاومة للحرارةيعمل كمصدر للحرارة وجهاز استشعار لدرجة الحرارة في نفس الوقت.معامل المقاومة الحرارية للسبيكة هو علاقة خطية بين درجة الحرارةوالمقاومة، أي أنه يمكن معرفة فقدان الحرارة من خلال فهم تغير المقاومة،مما يعكس التوصيل الحراري للعينة. التحقيق في هذه الطريقة هو ألوح هيكل حلزوني مزدوج مستمر يتكون بعد معالجة النقش لسبائك موصلة.الطبقة الخارجية عبارة عن طبقة حماية عازلة مزدوجة الطبقة ذات سماكة رقيقة جداً. يجعليتمتع المسبار بقوة ميكانيكية معينة ويحافظ على المسافة بين العينة والعينة. العزل الكهربائي .أثناء الاختبار، يتم وضع المسبار في منتصف العينة للاختبار. عندما الحالييمر عبر المسبار، ويتم إنشاء ارتفاع معين في درجة الحرارة، والحرارة المتولدة

منتشرة في وقت واحد على العينات على جانبي التحقيق. السرعة الحراريةيعتمد الانتشار على التوصيل الحراري للمادة. عن طريق تسجيل درجة الحرارةوزمن استجابة المسبار، يمكن الحصول على التوصيل الحراري مباشرة منهالنموذج الرياضي.

الميزات الرئيسية

1. سريع ودقيق: 5-160S يمكنه إكمال الاختبار

2. الاختبار غير المدمر: العينة غير تالفة ويمكن إعادة استخدامها

3. إعداد عينة بسيطة: لا توجد متطلبات خاصة لحجم العينة

4. مجموعة واسعة من كائنات الاختبار: كتل المواد الصلبة والمواد الصلبة الحبيبية والسوائل والمساحيق والغرويات والمعاجينيمكن اختبارها

5. مرونة عالية: حامل عينة مستقل، مسبار قابل للفصل، اختبار مرن

6. صفحة سهلة الاستخدام، سهلة التشغيل: شاشة LCD تعمل باللمس، سهلة التشغيل، سهلة الاستخداميفهم

التفوق:

1. المعيار المرجعي للصك: ISO 22007-2 2008

2. نطاق الاختبار واسع وأداء الاختبار مستقر، وهو على مستوى بين المماثلالأدوات المحلية

3. القياس المباشر، يمكن ضبط وقت الاختبار حوالي 5-160 ثانية، والذي يمكن بسرعة وقياس التوصيل الحراري بدقة، مما يوفر الكثير من الوقت؛

4. لن يتأثر بالمقاومة الحرارية للتلامس مثل الطريقة الثابتة.

5. لا يلزم إعداد عينة خاصة، ولا توجد متطلبات خاصة للعيناتشكل العينة. تحتاج المادة الصلبة السائبة فقط إلى سطح عينة أملس نسبيًا والطول والعرض لا يقل عن ضعف قطر المسبار؛

6. يعني الاختبار غير المدمر للعينات إمكانية إعادة استخدام العينات؛

7. تم تصميم المسبار بهيكل حلزوني مزدوج، مدمج مع الحصريالنموذج الرياضي، ويتم استخدام الخوارزمية الأساسية لتحليل وحساب البياناتجمعت على التحقيق.

8. تصميم هيكل جدول العينات مبتكر وسهل التشغيل ومناسب للوضععينات بسماكات مختلفة، وفي نفس الوقت بسيطة وجميلة؛

9. يستخدم الحصول على البيانات على المسبار شريحة الحصول على البيانات المستوردة. العاليدقة الشريحة يمكن أن تجعل نتائج الاختبار أكثر دقة وموثوقية؛

10. يستخدم نظام التحكم الخاص بالمضيف معالجًا دقيقًا ARM، وهو أسرع منالمعالجات الدقيقة التقليدية، تعمل على تحسين قدرات التحليل والمعالجة للنظام،ويجعل نتائج الحساب أكثر دقة؛

11. يمكن استخدام الأداة لتحديد المعلمات الفيزيائية الحرارية مثلالمواد الصلبة الكتلية، المواد الصلبة المعجونة، المواد الصلبة الحبيبية، الغرويات، السوائل، المساحيق، الطلاءات، الأفلام، الحراريةمواد العزل، وما إلى ذلك؛

12. واجهة ذكية بين الإنسان والآلة، شاشة عرض LCD ملونة، التحكم بشاشة اللمس،عملية مريحة وبسيطة.

13. قدرات معالجة بيانات قوية. اتصالات بيانات الكمبيوتر الآلي للغايةونظام معالجة التقارير.

كائن الاختبار:

المعادن، السيراميك، السبائك، المعادن، البوليمرات، المواد المركبة، الورق، الأقمشة، البلاستيك الرغوي(المواد العازلة ذات الأسطح المسطحة، الألواح)، الصوف المعدني، الجدران الأسمنتية، الزجاج المقوىالألواح المركبة CRC، ألواح البوليسترين الأسمنتية، السندويشات الخرسانية، الألياف الزجاجيةالألواح المركبة، وألواح قرص العسل الورقية، والغرويات، والسوائل، والمساحيق، والحبيبات والمعجونيتم اختبار المواد الصلبة وما إلى ذلك في مجموعة واسعة من الأشياء.

طريقة مصدر المستوى العابر / تحليل التوصيل الحراري / محلل تكنولوجيا Tps 0

طريقة القياس	مصدر حرارة الطائرة العابرة، حالة غير مستقرة
قياس الخواص الفيزيائية	الوصول المباشر إلى التوصيل الحراري والانتشار الحراري
كائن الاختبار	صلبة، سائلة، مسحوق، معجون، غروانية، حبيبية
طلب حجم العينة	لا يوجد طلب خاص
نطاق الاختبار	0.005--300 واط/(م*ك)
نطاق درجة حرارة العينة	درجة حرارة الغرفة-130 درجة مئوية
قطر المسبار	15 ملم / 7.5 ملم
دقة	+3%،-3%
التكرار	3%
قياس الوقت	5--160 ثانية
مزود الطاقة	تيار متردد 220 فولت
إجمالي الطاقة	500 واط

طريقة مصدر المستوى العابر / تحليل التوصيل الحراري / محلل تكنولوجيا Tps 2
