مقياس الموصلية الحرارية لمصدر المستوى العابر (TPS) للمواد الصلبة والسائلة والمسحوق

عابر Pمسار Hحرارة Sمصدر طريقة Tحراري Cتوصيل مقياس

مقدمة عن الجهاز

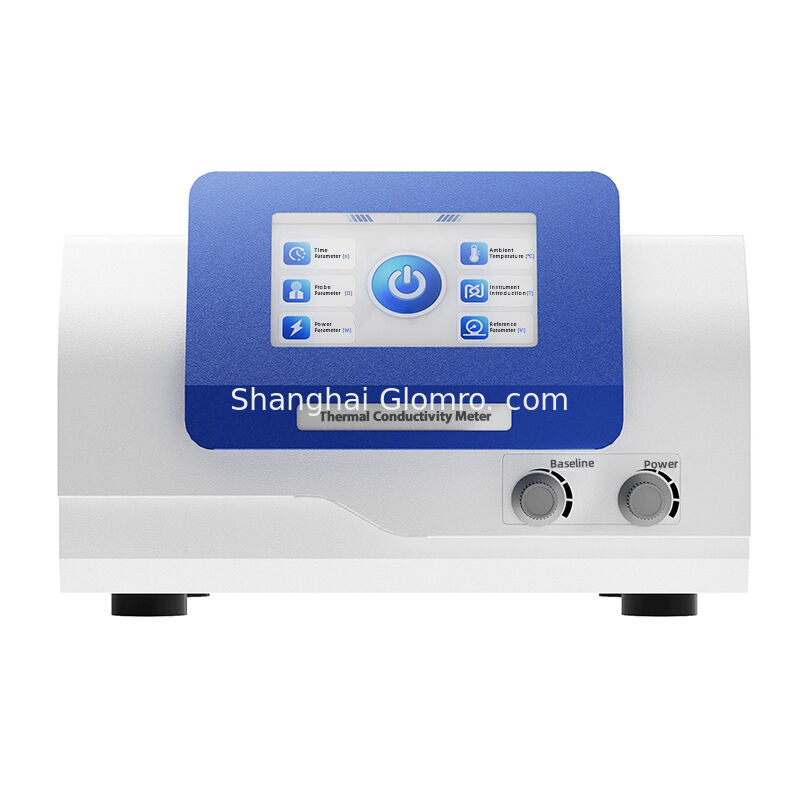

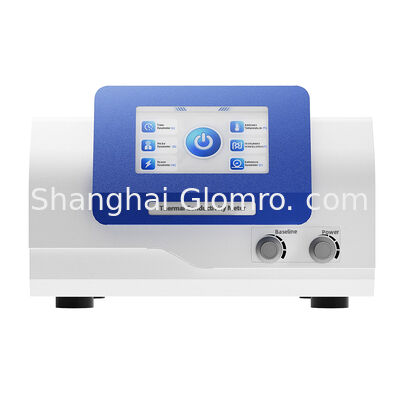

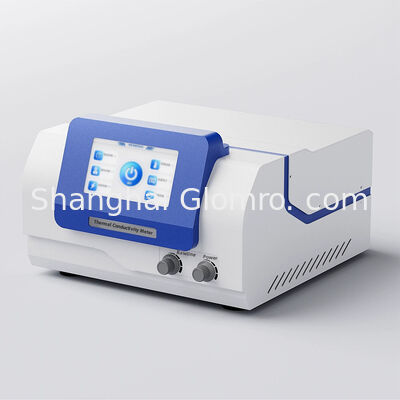

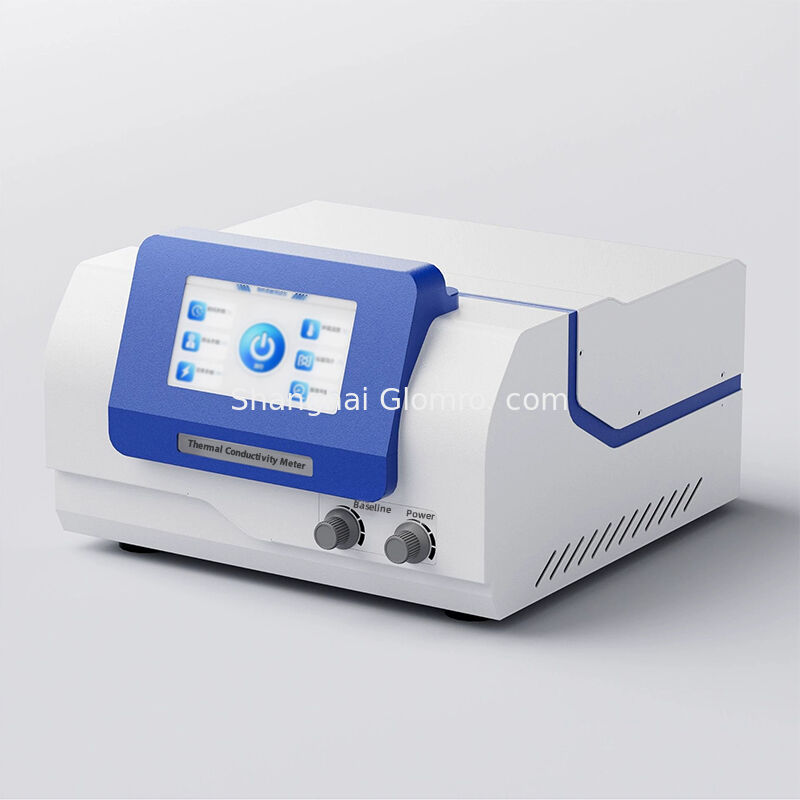

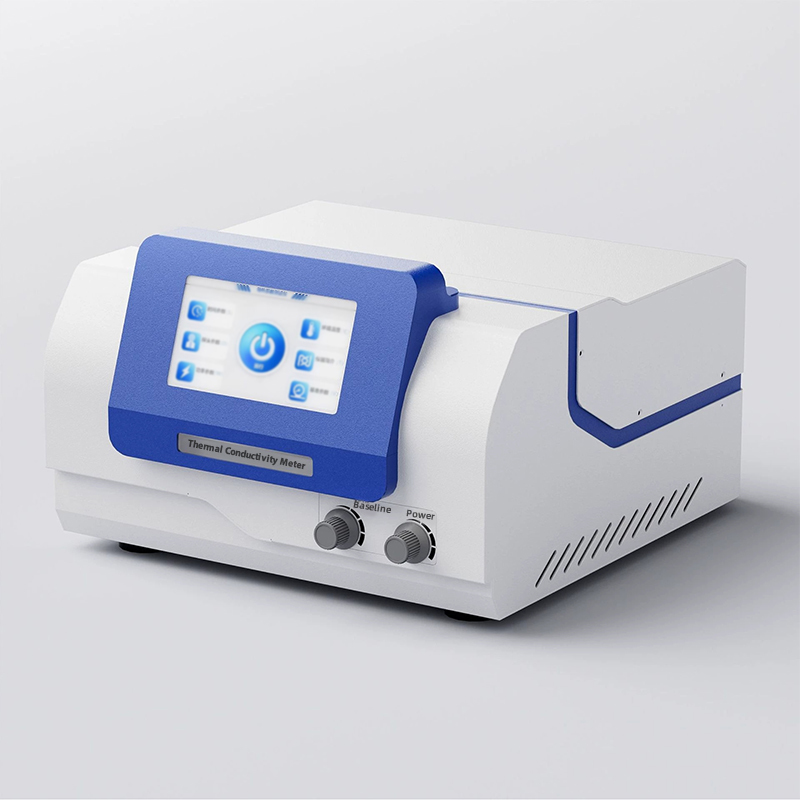

BXT-DR-S هو جهاز اختبار الموصلية الحرارية تم تطويره باستخدام تقنية مصدر الحرارة المسطح العابر (TPS)، والذي يمكن استخدامه لاختبار أداء الموصلية الحرارية لمختلف أنواع المواد. طريقة مصدر الحرارة المسطح العابر هي أحدث أنواع الطرق لدراسة أداء الموصلية الحرارية، والتي رفعت تقنيات القياس إلى مستوى جديد تمامًا. توفر القدرة على قياس الموصلية الحرارية بسرعة ودقة عند دراسة المواد راحة كبيرة لمراقبة جودة المؤسسات وإنتاج المواد والأبحاث المخبرية. الجهاز سهل التشغيل، والطريقة بسيطة وسهلة الفهم، ولن تسبب ضررًا للعينة المختبرة.
مبدأ العمل

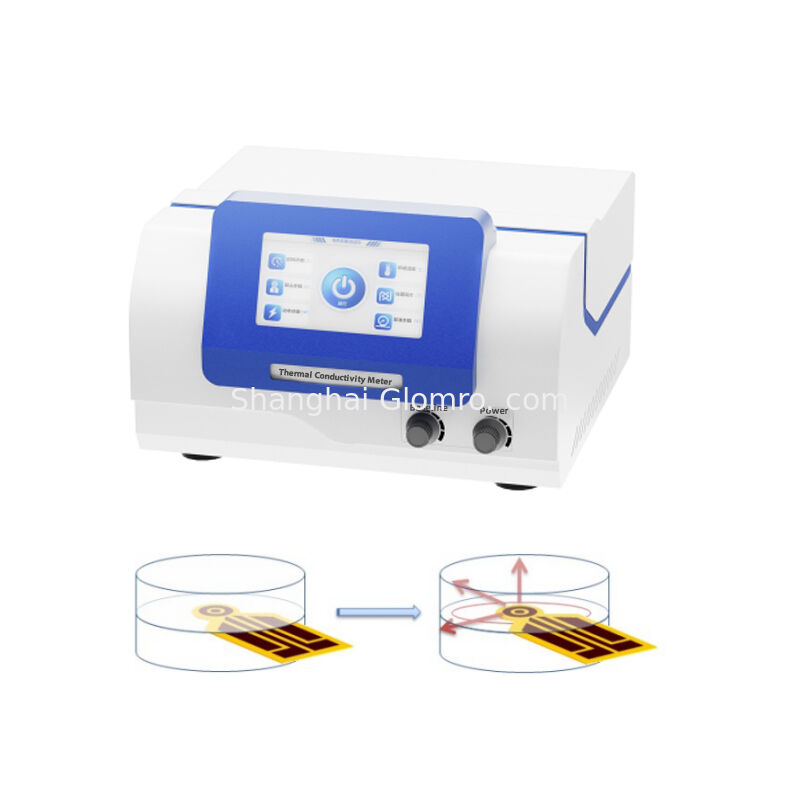

تقنية مصدر الحرارة المسطح العابر (TPS) هي طريقة جديدة لقياس الموصلية الحرارية. يعتمد مبدأ تحديد الخصائص الحرارية للمواد على الاستجابة الحرارية العابرة التي يولدها مصدر حرارة على شكل قرص مع تسخين متدرج في وسط لا نهائي. استخدام مواد مقاومة حرارياً لإنشاء مسبار مسطح يعمل كمصدر حرارة ومستشعر درجة حرارة. يرتبط معامل المقاومة الحرارية لسبائك خطيًا بدرجة الحرارة والمقاومة، مما يعني أنه من خلال فهم التغير في المقاومة، يمكن تحديد فقدان الحرارة، وبالتالي يعكس الموصلية الحرارية للعينة. مسبار هذه الطريقة هو هيكل حلزوني مزدوج مستمر من طبقة رقيقة مكونة من سبائك موصلة بالنقش، مع طبقة عازلة مزدوجة واقية على الطبقة الخارجية وسمك رقيق جدًا، مما يمنح المسبار قوة ميكانيكية معينة ويحافظ على العزل الكهربائي مع العينة. أثناء عملية الاختبار، يتم وضع المسبار في منتصف العينة للاختبار. عندما يمر التيار عبر المسبار، يتولد ارتفاع معين في درجة الحرارة، وتنتشر الحرارة المتولدة في نفس الوقت إلى العينات على جانبي المسبار. تعتمد سرعة الانتشار الحراري على خصائص الموصلية الحرارية للمادة. من خلال تسجيل درجة الحرارة ووقت الاستجابة للمسبار، يمكن الحصول على الموصلية الحرارية مباشرة من نموذج رياضي.

كائن الاختبار
المعادن، السيراميك، السبائك، الخامات، البوليمرات، المركبات، الورق، الأقمشة، البلاستيك الرغوي (مواد وألواح العزل الحراري ذات الأسطح المسطحة)، الصوف المعدني، جدران الأسمنت، ألواح المركبات المقواة بالزجاج CRC، ألواح الأسمنت والبوليسترين، الخرسانة الساندويتش، ألواح المركبات المصنوعة من الألواح الفولاذية المقواة بالزجاج، ألواح العسل الورقية، الغرويات، السوائل، المساحيق، المواد الصلبة الحبيبية والمعجونية، إلخ، لديها مجموعة واسعة من كائنات الاختبار.

الميزات الرئيسية

u
معايير مرجعية للأجهزة الكاملة: ISO 22007-2

；

0.001-300 واط/(م*ك) نطاق الاختبار واسع، وأداء الاختبار مستقر، وهو في المستوى الرائد بين الأجهزة المماثلة في الصين؛≤3%

0.001-300 واط/(م*ك) u

0.001-300 واط/(م*ك) u

0.001-300 واط/(م*ك) u

0.001-300 واط/(م*ك) u

0.001-300 واط/(م*ك) u

0.001-300 واط/(م*ك) u

0.001-300 واط/(م*ك) u

0.001-300 واط/(م*ك) u
يمكن استخدام الجهاز لتحديد الخصائص الحرارية مثل المواد الصلبة الكتلية، والمواد الصلبة المعجونية، والمواد الصلبة الحبيبية، والغرويات، والسوائل، والمساحيق، والطلاءات، والأفلام، ومواد العزل، وما إلى ذلك؛

0.001-300 واط/(م*ك) واجهة ذكية بين الإنسان والآلة، شاشة LCD ملونة، تحكم بشاشة تعمل باللمس، تشغيل سهل وبسيط؛

0.001-300 واط/(م*ك) قدرات معالجة بيانات قوية. نظام اتصالات بيانات الكمبيوتر ومعالجة التقارير مؤتمت للغاية.

0.001-300 واط/(م*ك) نطاق الاختبار

0.001-300 واط/(م*ك) قياس درجة حرارة العينة

-20 درجة مئوية -320 درجة مئوية

طريقة غير مستقرة
طريقة مستقرة قياس الخصائص الفيزيائيةالحصول على الموصلية الحرارية والانتشار الحراري مباشرة
