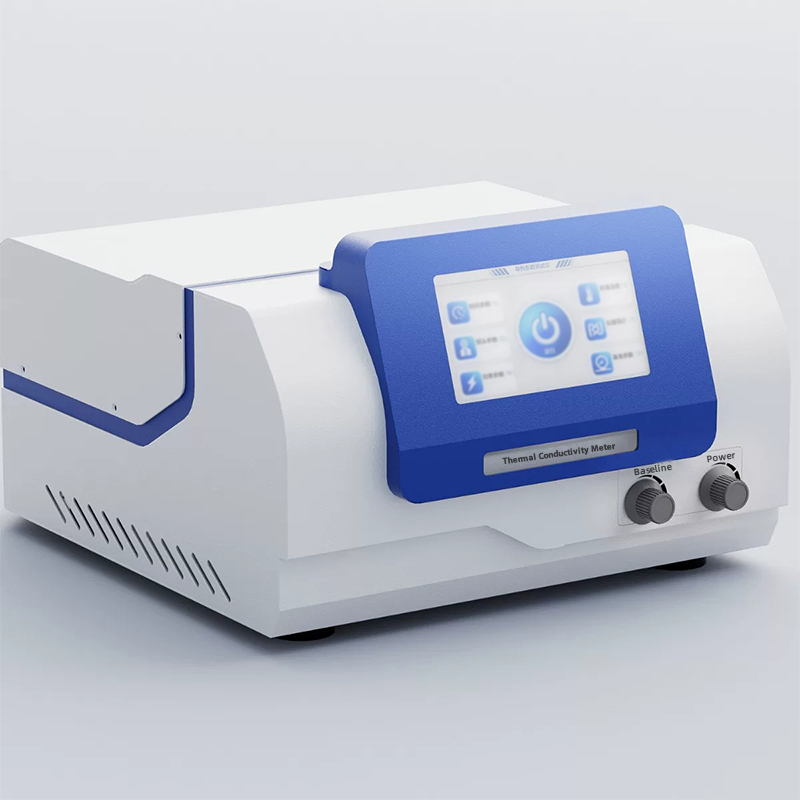

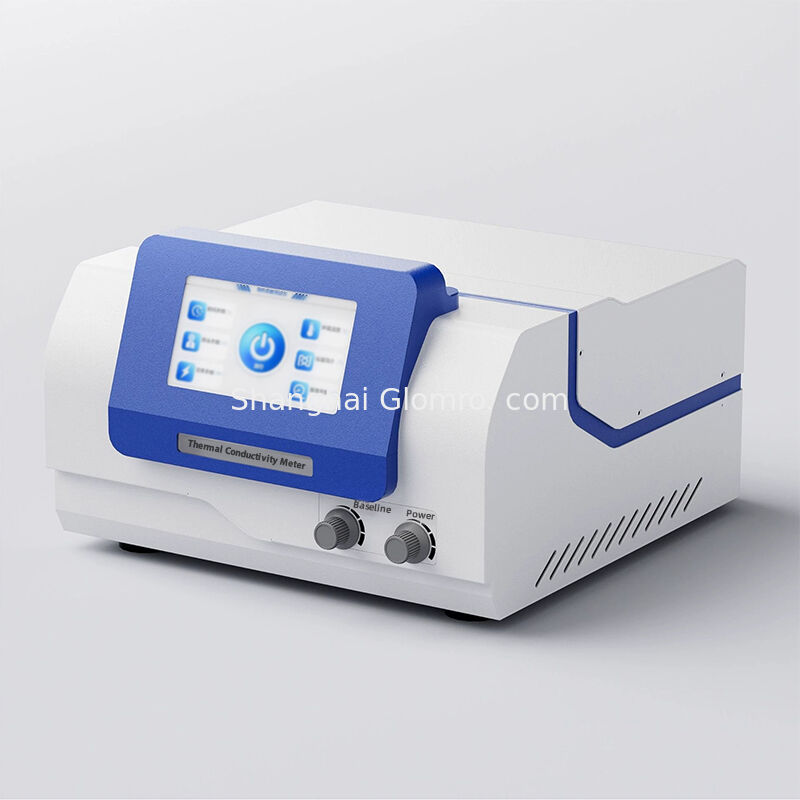

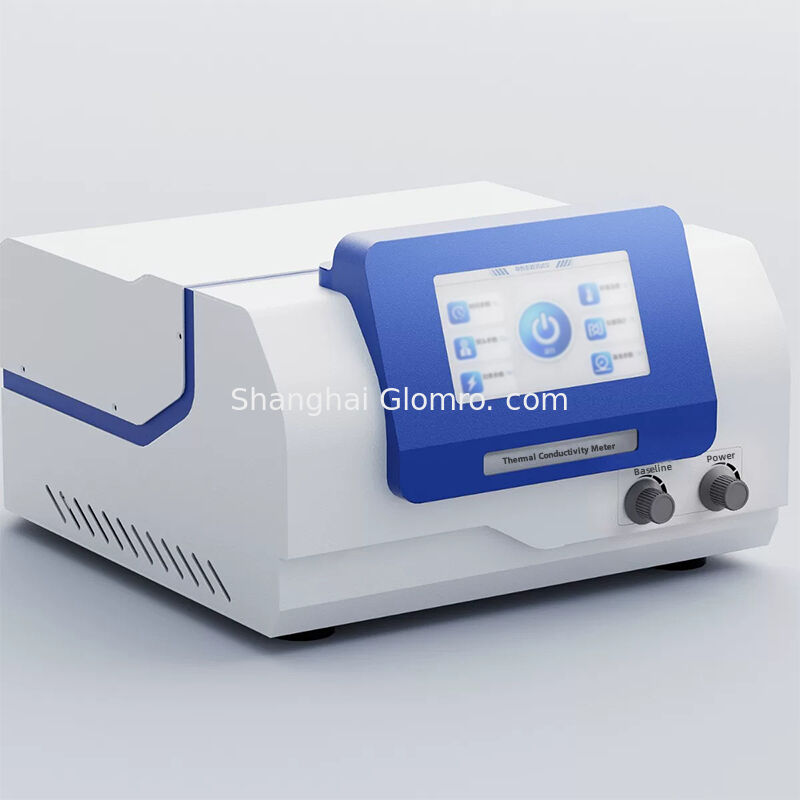

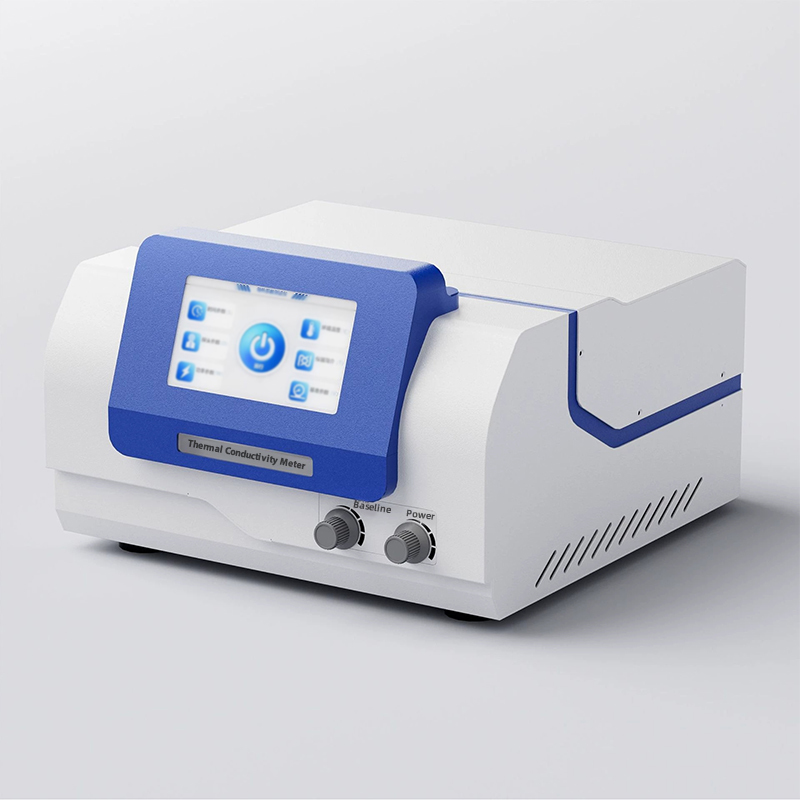

محلل الموصلية الحرارية لمصدر المستوى العابر TPS لمواد المركبات المعدنية والسيراميكية

عابرة(ب)مسارهـتناول الطعامSأُمّنامإيثودTهيرمالجالتوصيلمإيثير

مقدمة الأداة

BXT-DR-S هو جهاز اختبار الموصلات الحرارية الذي تم تطويره باستخدام تكنولوجيا مصدر الحرارة المستوية العابرة (TPS) ، والتي يمكن استخدامها لاختبار أداء الموصلات الحرارية لمختلف أنواع المواد.طريقة مصدر الحرارة المستوية العابرة هي أحدث نوع من
أسلوب لدراسة أداء الموصلات الحرارية، والتي أخذت تقنيات القياس إلى مستوى جديد تماما.إن القدرة على قياس الموصلات الحرارية بسرعة ودقة عند دراسة المواد توفر ملاءمة كبيرة لمراقبة جودة المؤسسات، إنتاج المواد، وأبحاث المختبر. الأداة سهلة التشغيل، والطريقة بسيطة وسهلة الفهم، وأنها لن تسبب ضرر العينة التي تم اختبارها.

مبدأ العمل

تكنولوجيا مصدر الحرارة المستوية العابرة (TPS) هي طريقة جديدة لقياس الموصلات الحرارية.يستند مبدأ تحديد الخصائص الحرارية للمواد إلى استجابة درجة الحرارة العابرة التي يولدها مصدر حرارة على شكل قرص مع تسخين خطوة في وسط لا نهائياستخدام مواد مقاومة للحرارة لإنشاء مسبار مسطح يعمل كمصدر حرارة ومستشعر درجة حرارةمعامل المقاومة الحرارية للسبائك مرتبط بشكل خطي بالحرارة والمقاومة، مما يعني أنه من خلال فهم التغيير في المقاومة، يمكن تحديد خسارة الحرارة، وبالتالي تعكس الموصلات الحرارية لل

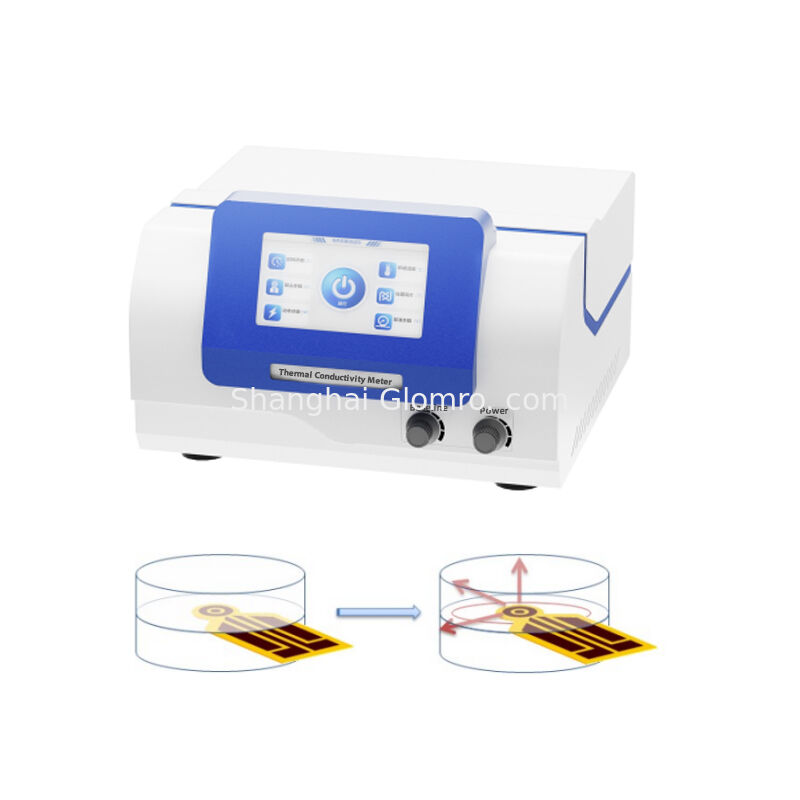

مسبار هذه الطريقة هو شريط رقيق من بنية دوامة مزدوجة للدوائر المتحركة تتشكل عن طريق حفر سبيكة موصلةمع طبقة واقية عازلة مزدوجة على الطبقة الخارجية وبسمك رقيق جداً، مما يعطي المسبار قوة ميكانيكية معينة ويحافظ على العزل الكهربائي مع العينة. خلال عملية الاختبار ، يتم وضع المسبار في وسط العينة للاختبار.عندما يمر التيار من خلال المسبار، يتم توليد زيادة درجة حرارة معينة، والحرارة التي تولد في وقت واحد تنتشر إلى العينات على جانبي المسبار.سرعة الانتشار الحراري تعتمد على خصائص الموصلات الحرارية للمادةمن خلال تسجيل درجة الحرارة ووقت استجابة المسبار، يمكن الحصول على الموصلات الحرارية مباشرة من نموذج رياضي.

موضوع الاختبار

المعادن، السيراميك، السبائك، الخامات، البوليمرات، المواد المركبة، الورق، النسيج، البلاستيك الرغوة (المواد العازلة الحرارية والألواح ذات الأسطح المسطحة) ، الصوف المعدني، الاسمنت
كلّ، لوحات مركّبة معززة الزجاج CRC، لوحات البوليستيرين الزجاجي، خرسانة ساندويتش، لوحات مركّبة لوحة فولاذية معززة الزجاج، ألواح ورقية من قشرة العسل، المستقيمات، السوائل، المساحيق،المواد الصلبة الحبلية والمعلبة، وما إلى ذلك ، لديها مجموعة واسعة من كائنات الاختبار.

السمات الرئيسية

u المعايير المرجعية لأدوات الآلات بأكملها: ISO 22007-2؛

u نطاق الاختبار واسع، وأداء الاختبار مستقر، وهو في المستوى الرائد بين الأدوات المماثلة في الصين.

u القياس المباشر ، مع وقت الاختبار من حوالي 5-160 ثانية يمكن تعيينه ، يمكن أن يقيس بسرعة ودقة الموصلات الحرارية ، مما يوفر الكثير من الوقت.

u لن تتأثر بمقاومة حرارية للاتصال مثل الطريقة الثابتة.

u ليس هناك حاجة إلى إعداد عينة خاصة، ولا توجد متطلبات محددة لشكل العينة.الكتل الصلبة تحتاج فقط سطح عينة سلسة نسبيا وطول وعرض الذي هو على الأقل ضعف قطر المسبار;

u إجراء اختبار غير مدمر على العينات يعني أنه يمكن إعادة استخدامها.

u يستخدم المسبار هيكل دوامة مزدوجة للتصميم ، جنبا إلى جنب مع نموذج رياضي مخصص ، ويستخدم خوارزميات أساسية لتحليل وحساب البيانات التي تم جمعها على المسبار.

u تصميم هيكل جدول العينات ذكي وسهل التشغيل ، مناسب لوضع عينات ذات سمك مختلف ، وبسيط وجميل في نفس الوقت.

u استحواذ البيانات على المسبار يستخدم شريحة استحواذ البيانات المستوردة
s ، التي لديها دقة عالية ويمكن أن تجعل نتائج الاختبار أكثر دقة وموثوقية.

u يستخدم نظام التحكم في المضيف المعالجات الدقيقة ARM، والتي لديها سرعة معالجة أسرع من المعالجات الدقيقة التقليدية، وتحسين قدرات التحليل والمعالجة للنظام،مما يؤدي إلى نتائج حساب أكثر دقة;

u يمكن استخدام الجهاز لتحديد الخصائص الحرارية مثل الصلبات الكبيرة ، الصلبات الصلبة ، الصلبات الحبيبية ، اللولويات ، السوائل ، المساحيق ، الطلاءات ، الأفلام ، مواد العزل ، الخ.

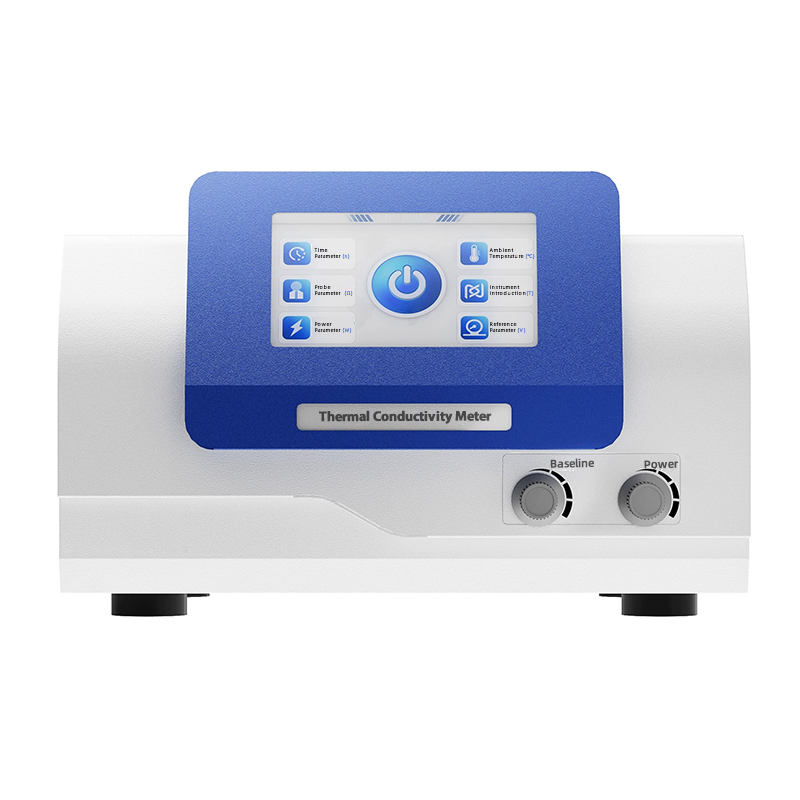

u واجهة ذكية بين الإنسان والآلة، شاشة LCD ملونة، التحكم بشاشة اللمس، عملية سهلة وبسيطة.

u إمكانيات معالجة بيانات قوية نظام إرسال بيانات الكمبيوتر والإبلاغ الآلي للغاية

المعلم التقني

بالمقارنة مع الطرق الأخرى، هو أسرع
، أبسط وأكثر جشاملة
